电子罗盘

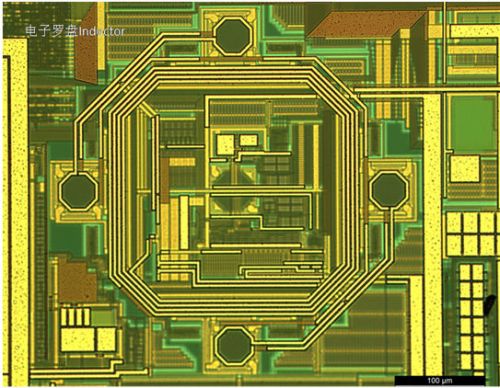

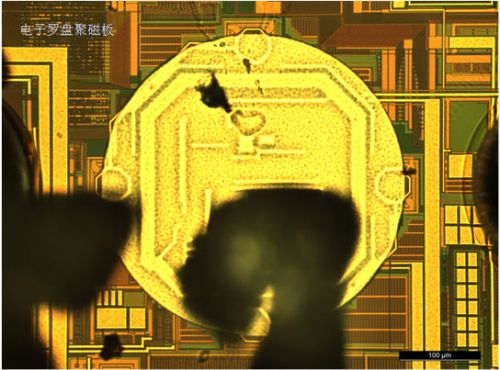

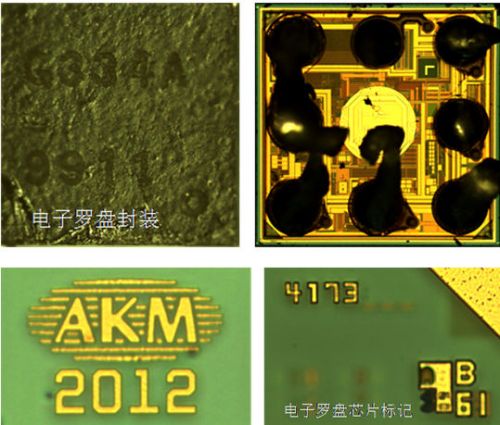

S5中的这款3轴电子罗盘AK09911，采用高灵敏度霍尔器件传感技术。1.2mmx1.2mmx0.5mm的封装尺寸适用于智能手机等其他便携式设备。在芯片的中央位置有一块直径约为370um左右的聚磁板。

三星Galaxy S5十大传感器拆解分析0

来源：上海微技术工研院SITRI

三星Galaxy S5十大传感器拆解分析1

来源：上海微技术工研院SITRI

三星Galaxy S5十大传感器拆解分析2

来源：上海微技术工研院SITRI

气压计

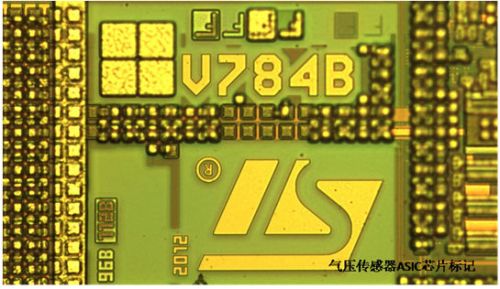

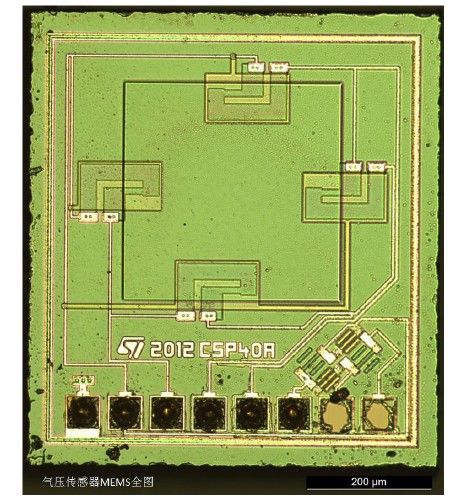

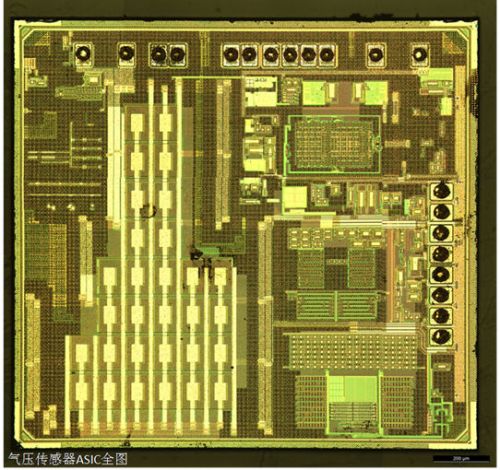

此次三星GalaxyS5采取STMicroelectronics的产品，LPS25H微型压力传感的封装尺寸为2.5mm x 2.5mm x 1mm，占用空间极小。STMicroelectronics的先进薄膜工艺比传统微加工技术厚度更小。

三星Galaxy S5十大传感器拆解分析3

来源：上海微技术工研院SITRI

三星Galaxy S5十大传感器拆解分析4

来源：上海微技术工研院SITRI

三星Galaxy S5十大传感器拆解分析5

来源：上海微技术工研院SITRI

三星Galaxy S5十大传感器拆解分析6
