三星Galaxy S5十大传感器拆解分析

2014-04-16 16:51 电子工程专辑

字号：

S5中共发现10颗传感器

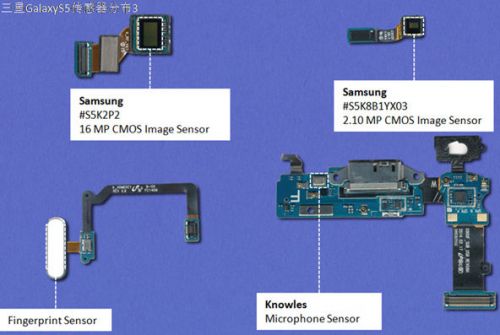

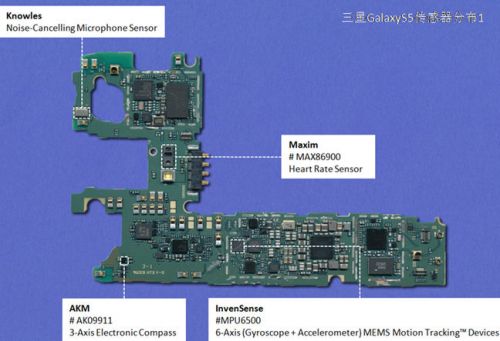

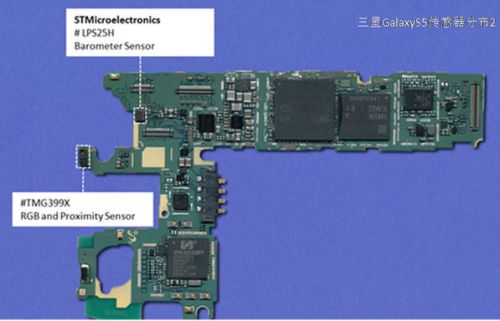

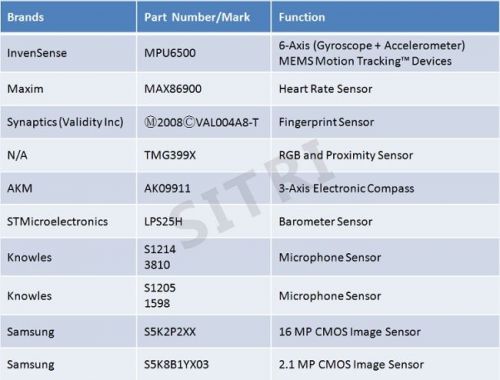

上海微技术工研院（SITRI）在Galaxy S5里共发现了10颗传感器，分别是6轴陀螺仪及加速度计，心率传感器，指纹传感器，RGB与接近传感器，3轴电子罗盘，气压计,以及2颗麦克风和2颗CMOS图像传感器。

三星Galaxy S5十大传感器拆解分析0

来源：上海微技术工研院SITRI

三星Galaxy S5十大传感器拆解分析1

来源：上海微技术工研院SITRI

三星Galaxy S5十大传感器拆解分析2

来源：上海微技术工研院SITRI

三星Galaxy S5十大传感器拆解分析3

来源：上海微技术工研院SITRI

6轴陀螺仪及加速度计组件

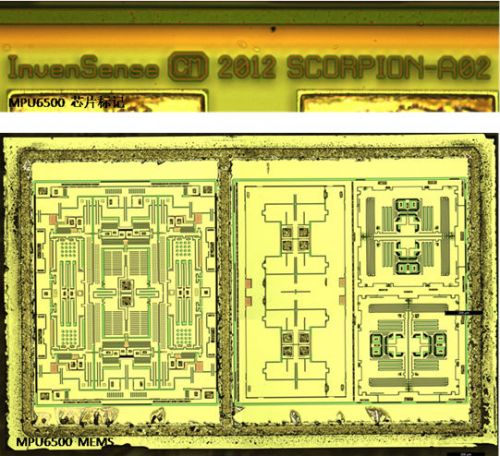

与Samsung Galaxy S4不同，InvenSence取代STMicroelectronics，提供集成了3轴陀螺仪及3轴加速度计的芯片组件MPU6500。InvenSence采用体硅工艺，MEMS芯片及ASIC芯片集成在3.0mmx3.0mmx0.9mm尺寸的封装内。

三星Galaxy S5十大传感器拆解分析4

来源：上海微技术工研院SITRI

三星Galaxy S5十大传感器拆解分析5

来源：上海微技术工研院SITRI

三星Galaxy S5十大传感器拆解分析6

来源：上海微技术工研院SITRI
