架构革新核显大翻身 Haswell首发测试(8)

◎Z87—全新的主板芯片组

前面我们就说过,刚刚发布的第四代智能英特尔酷睿处理器采用的将是LGA1150接口,而这一接口和此前任何一款主板都不一样,这意味着英特尔也同样需要发布一系列崭新的芯片组来对应第四代智能英特尔酷睿处理器,我们也透露了首批发布的这款芯片组的名称是Z87。

事实上我们的主板频道在5月初就已经逐步曝光了一些品牌的Z87产品,当然我们都是通过各种渠道去获取到了这些产品的照片,事实上这些曝光中并没有任何关于Z87芯片组的信息——我们只是知道这是一款新产品,但并不知道这就是Z87。当然现在我们可以光明正大地来谈Z87这款芯片组了。

架构革新核显大翻身 Haswell首发测试0

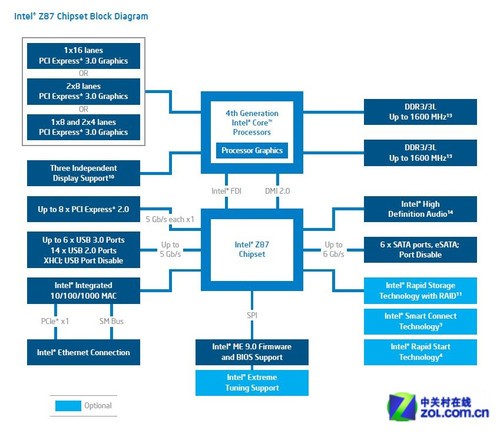

Z87芯片组平台的架构示意图

上图是Z87芯片组平台的架构示意图,从图中我们获知Z87依然采用PCH单芯片的设计,传统的北桥被设计在了处理器内部,这也是英特尔从2010年就开始沿用的设计思路,CPU和主板之间凭借DMI2.0总线和FDI接口进行连接。

架构革新核显大翻身 Haswell首发测试1

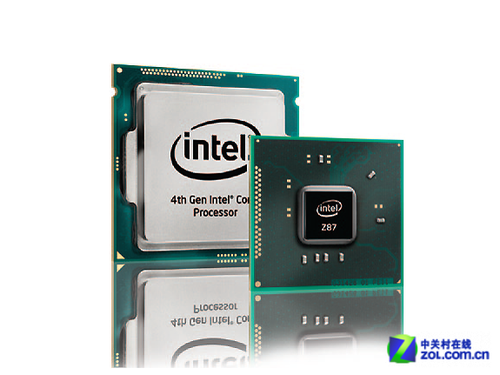

第四代智能英特尔酷睿处理器和英特尔Z87主板芯片组

从PCH的接口设计来看,Z87相比Z77也有着极大的进步:USB3.0接口从原本的4个改进到了6个,相应的SATA方面也将是全部的6个接口都采用SATA3接口——无论是USB3接口的通道数量(USB2和USB3接口的总数依然是14个)还是SATA3接口的通道数量都超过了Z77芯片组。
