架构革新核显大翻身 Haswell首发测试（46）

◎首批上市的Z87各大厂商产品——翔升

相比翔升金刚Z77T-W，翔升金刚Z87T-W在各个方面的改变都是颇多的，而这些改变不仅有外在，同时还有内在。首先在包装上，翔升金刚Z87T-W已经启用了全新的金刚图案，视觉冲击力颇强。

翔升金刚Z87T-W主板包装

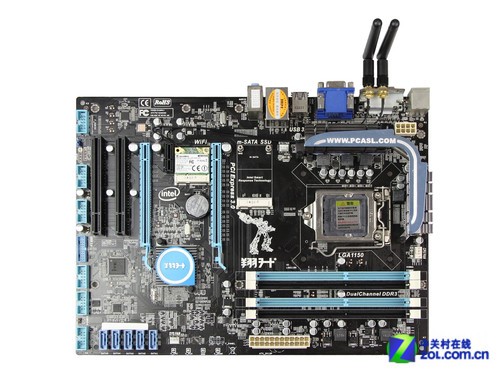

翔升金刚Z87T-W

翔升金刚Z87T-W主板基于Intel全新的Z87芯片组设计，采用了ATX大板型。不同于翔升金刚Z77T-W的蓝色PCB，该主板采用了黑色的PCB设计，更显高端大气。ATX大板型为主板的“排兵布阵”提供了广阔的空间，因此在规格上得以有所保障。

需要特别指出的是，之前的翔升金刚Z77T-W主板的24PIN供电插槽位置设计饱受用户诟病，而翔升意识到这个问题后随即在金刚Z87T-W中加以改进。我们可以看到主板的24PIN供电被挪到了内存插槽的旁边，这样的位置更利于用户装机走线。

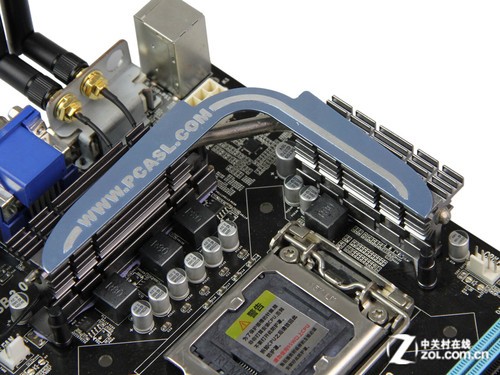

4相CPU供电及MOSFET热管散热片

LGA1150处理器底座及内存插槽

全新的LGA1150处理器底座支持且仅支持最新的Intel Haswell处理器。内存插槽方面，该主板配备了4条DIMM DDR3双通道内存插槽。

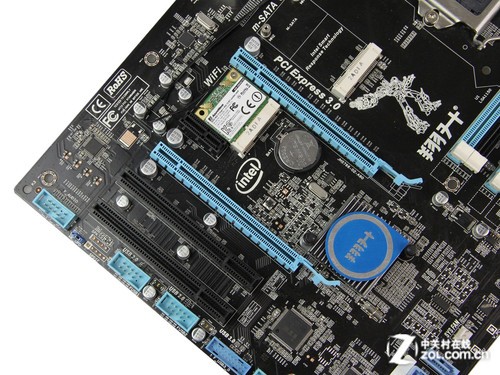

扩展插槽

扩展插槽方面，该主板配备了2条PCIE x16插槽，1条PCIE x1插槽，2条PCI插槽以及1个mSATA插槽。其中2条PCIE x16插槽支持双卡CrossFireX交火技术，满足游戏用户需求。在第一条PCIE x16插槽南方位置为主板无线模块。

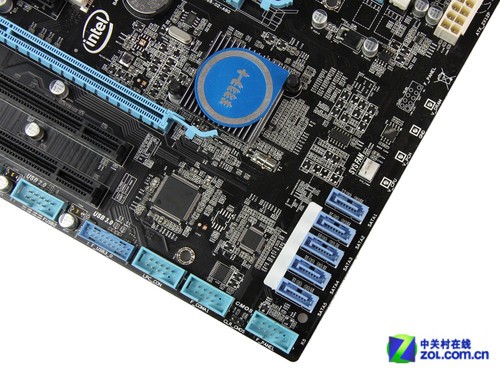

SATA接口

理论上，Intel Z87芯片组原生支持6个SATA3接口。或许是出于成本方面的考虑，翔升金刚Z87T-W主板只配备了5个原生SATA3接口，但应付目前我们对于存储设备的需求来讲也算够用。

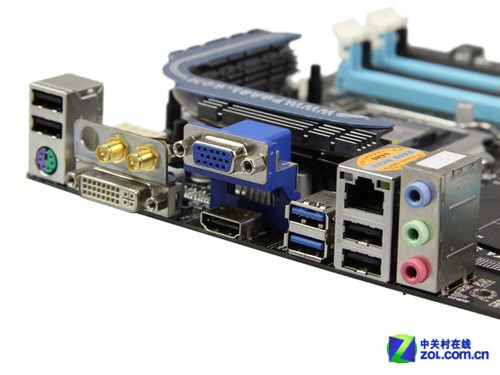

背部I/O接口

背部I/O接口方面，该主板配备了1个PS/2 Combo接口，4个USB2.0接口，2个USB3.0接口，D-Sub/DVI/HDMI视频输出接口，1个RJ45网络接口以及模拟音频接口。另外，无线模块的天线位置也被放置在了背部I/O面板上。

翔升金刚Z87T-W板载芯片解析
