◎技嘉Z87X-UD3H人性化的细节设计

除了众人皆知的第五代超耐久，技嘉在其他细节设计上也是非常出色。有些主板产品虽然规格出色，但是对于一些设计细节上却不重视，这导致用户在使用过程中出现各种各样的硬件兼容性问题以及一些蹩脚的操作。在这方面，技嘉Z87X-UD3H在设计上考虑的非常到位。

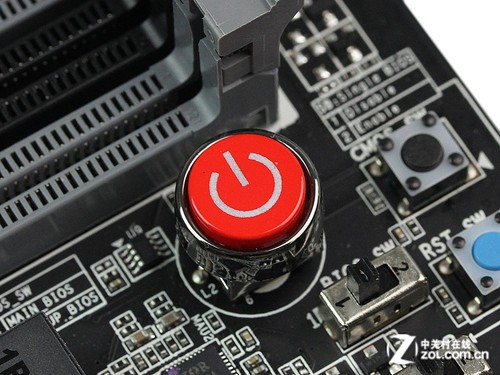

按键设置非常合理

首先，我们可以看到主板配备了中高端产品都会有的板载按键、Debug LED以及电压测量点。但是技嘉将这些功能放在了内存旁边而不是扩展插槽的旁边，这样在安装多块显卡的时候，这些功能仍然能够正常操作以及使用，这正是“功能不在多，好用就行”。

技嘉8系列主板采用NIPPON特别定制的全黑色固态电容

另外，技嘉在8系列主板中使用了全新的黑色固态电容。这并不是一般的固态电容，而是著名厂商NIPPON专为技嘉主板定制的电容产品。该电容相比于传统的固态电容在电气性能上更为出色。测试结果证实，该电容可以在105℃的环境下稳定运行超过10000小时。而这样的电容，你只能在技嘉的主板产品上看到。

Dual BIOS设计被完整保留下来

另外还有一个小设计，那就是技嘉的Dual BIOS在原来是没有状态灯的，在主板运行的过程中，用户并不知道到底是哪颗BIOS芯片在工作，所以在新的主板中，技嘉为Dual BIOS配置了小LED灯。哪颗BIOS在工作，那一颗BIOS的LED灯就会亮起。虽然一颗LED并不会增加什么成本，但是这体现了技嘉对于主板细节设计的专注。
