第四代英特尔智能酷睿处理器
我们近期也收到了测试处理器，分别隶属于第四代英特尔智能酷睿处理器的i5和i7产品序列，其中的i5产品型号为Intel Core i5-4670K、i7产品型号为Intel Core i7-4770K。我们测试的这两款产品分别是第四代英特尔智能酷睿处理器家族在i5和i7产品序列中的最高端产品，所以这两款产品的测试对于我们了解整个第四代智能酷睿家族有着重要帮助。
P.S：Haswell是美国科罗拉多州的一个小镇，全镇人口只有70人，只有三分之一的人拥有电脑，在Haswell小镇上有着全美国最小的监狱：长4.3米、宽3.6米——现在Haswell小镇算是世界闻名了。
◎TOCK代产品 核心架构有变化
在上一章节中我们就介绍到了英特尔的处理器研发战略，也就是“Tick-Tock”钟摆原则，其中的Tick代表制程、Tock代表架构，而本次发布的Haswell核心是一款建立在最新制程基础上的架构革新产品，这意味着Haswell核心的架构有着非常大的变化。
终于等到Haswell核心了
Haswell核心采用的是22纳米3-D三栅极晶体管技术，在制程技术方面和上一代的Ivy Bridge是一样的，确实也是如此，因为Haswell是TOCK代的产物，所以在制程方面相比上一代不会有什么太大的变动，而架构方面的变动才是Haswell的主线。

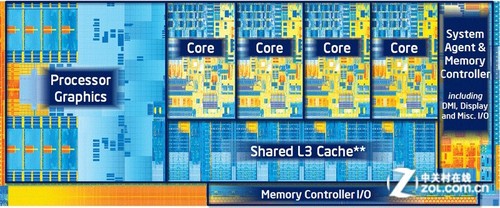

上一代IVB核心架构
上面的两张图是上一代IVB架构的核心示意，下面的这张则是这一代Haswell架构的核心示意，从图中我们可以看到Haswell的Graphics部分相比IVB核心来说是有了一些变化的，Haswell的图形处理单元比IVB核心的图形处理单元更多。这意味着Haswell在图形处理方面的性能显然会比IVB更加强大——这方面是可以通过直接看核心示意而预估到的，而在CPU核心方面则需要通过测试来对比了。

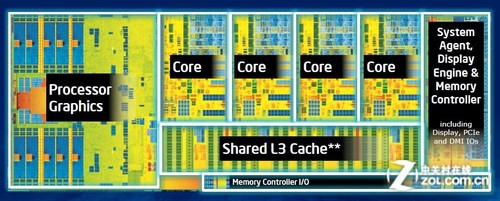

Haswell核心架构
○Haswell核心集成电压调节模块
还有一个重要的改变，就是Haswell的电路架构有了很大的变化，在Haswell处理器电路中设计有功耗单元，这是英特尔用来精确调整CPU核心供电的技术。目前的主板上一般都设计有CPU供电系统，我们在评价一款主板的时候往往会先看这款主板的供电“有多少相”，这就是主板的供电模块。为了提高对CPU的供电效率，主板厂商往往使用多相供电，技嘉的Z77X-UP7主板供电高达32相，显然英特尔需要精度更高的调压模块，所以Haswell就是英特尔的第一步：将VRM模块集成到CPU内，英特尔将其称为FIVR——全集成式电压调节模块。

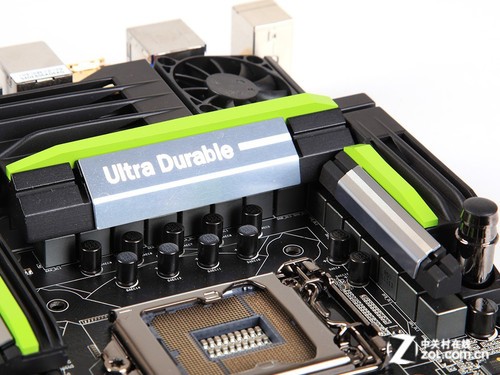

未来很难看到主板上有规模庞大的供电模组了
当然这并不意味着主板上的供电模组就不需要了，实际上FIVR和主板供电模块是微观和宏观的关系，主板供电模块供电给处理器之后由FIVR来进行二次调节，所以目前来看主板和CPU的供电模块是缺一不可的，当然，主板的供电模块现在压力会小很多，可能以后都看不到太多供电相数的主板产品了。
FIVR可以独立调节处理器内部的各个模块供电，包括Core、Graphics和总线等等，也同样可以将不需要的部分关闭，如果你的任务只需要CPU核心工作，那么显卡部分就可以不参与到工作中，这将大大节省功耗。
