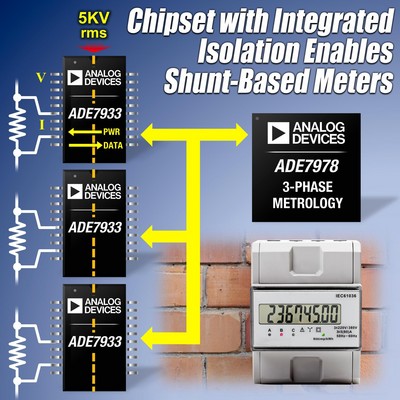

Analog Devices, Inc. (NASDAQ: PLCI)，全球领先的高性能信号处理解决方案供应商，最近推出业界第一款全隔离式计量芯片组ADE7978，专为三相电能计量应用而设计。ADE7978计量芯片组包括ADE7978三相计量IC以及多达4个ADE7933全隔离式ADC IC。ADE7933是3通道、Σ-Δ型ADC，集成 ADI 公司 i Coupler®和 iso Power® 专利技术，通过个额定5kV的隔离栅实现隔离式信号传输和DC-DC电源转换。它可使用分流电阻传感元件，而非电流互感器(CT)，因此不受磁场干扰和窃电篡改的影响。使用分流电阻而非CT还可降低系统成本和尺寸。
ADI 推出业界首款全隔离式计量芯片组 ADE7978
ADI 公司能源部门总监 Ronn Kliger 表示：“三相电能表设计工程师正由基于CT的传统架构电表转而倾向于采用基于分流电阻的架构，以获得尺寸、成本和抗电磁干扰方面的优势。这款最新的全功能计量芯片组可让工程师在不影响功能和性能的前提下快速利用这些优势。”
电能计量芯片组主要特性
用于0.5类电表的有功、无功和视在电能计算 (ADE7978) 提供全面的电能质量测量，包括 THD (ADE7978) 提供两种版本的ADC IC：3通道版本(ADE7933)、2通道版本(ADE7932) 集成isoPower隔离式DC-DC转换器 (ADE7933/ADE7932)，可利用片内温度传感器实时补偿分流温度漂移 (ADE7978 和 ADE7933/ADE7932) 灵活的SPI、I2C、和HSDC串行接口(ADE7978)。
报价与供货
产品 样片供货 通道 千片订量报价 封装;
ADE7978三相计量IC现在不适用$1.90/片28引脚LFCSP;
ADE7933 3通道隔离式ADC现在1个电流通道、2个电压通道$5.71/片20引脚宽体SOIC封装，超过8mm的电气间隙和爬电距离;
ADE7932 2通道隔离式ADC现在1个电流通道、1个电压通道$5.42/片20引脚宽体SOIC封装，超过8mm的电气间隙和爬电距离;
ADE7978电能计量芯片组的评估板EVAL-ADE7978EBZ现已开始供货，报价为$350.00/套;
ADI 最近还推出了业界第一款全隔离式模数转换器 (ADC)，专为三相电能计量应用而设计。该全新的ADE7913 IC 与 ADE7933 类似，但带有SPI接口，适合喜欢采用它们自己的计量算法的客户，可实现同样的磁场抗扰度、成本和芯片组的尺寸优势。
对电能计量客户至关重要
ADI 公司提供的电能计量解决方案远超过其它任何半导体公司，采用 ADI 技术的电能表遍及全球，已将近5亿块。ADI 公司的电能计量IC以高品质、高可靠性及高性能而领誉全球，其将 ADC(模数转换器)和固定功能的 DSP (数字信号处理器)完美结合，在实现精密计量的同时，还具有独特的功能特点且易于使用。ADI 公司提供种类广泛的半导体解决方案，以解决电能计量系统中各方面的设计难题，其中包括电能计量、数据和电源管理、用户接口，以及射频 (RF)、GSM/GPRS 和电力线载波(AD)通信解决方案。
