百度无线音乐盒毫无预兆的发布又让大片人觉得节操碎了一地，在如今互联网公司纷纷踏足硬件产品的浪潮中，百度无疑是走在了大队前列。从小度WIFI、小度路由器、百度影音棒，再到如今的百度无线音乐盒，直接凑齐了家庭多媒体互联的“四件套”。看似不同的四个产品，实际都是以WIFI技术为基础得以扩展不同的硬件功能，而百度无线音乐盒，望文生义，主要有无线、音乐两个方面，但是这两个功能都很平常、很普通，这不禁让人们抓狂，百度究竟想干嘛？百度无线音乐盒到底有什么与众不同？带着这些疑问开始我们今天的探索旅程。
百度无线音乐盒外观以及简单上手使用
打开百度无线音乐盒的包装盒着实让人惊讶了一把，这白色圆润的倒三角形外观像极了超人归来衣服上的Logo，只不过将里面的字母“S”换成了度娘的爪子，另外还带着一丝苹果产品的影子，给人第一感觉挺炫、挺酷的。

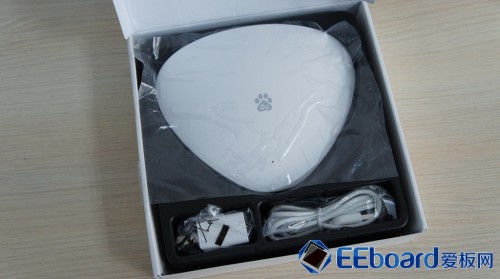

打开百度无线音乐盒包装盒
打开盒内所见即是所带有的全部配件了，一个百度无线音乐盒，一个输出5V/1A的电源适配器，一条micro-USB线、一本使用指南以及一张产品合格证。
百度无线音乐盒配件
百度无线音乐盒Logo正下方的小孔是指示灯的位置，根据不同的工作状态显示不同的颜色（如，蓝色表示已通电；蓝紫色表示wifi连接OK）。盒子背面则标注着产品的具体型号M-100以及无线网络设置的参数，另外还有一个功能按键则被安置在底座固定脚的指示灯位置，它可以控制通过USB存储扩展的音乐的播放、暂停，只要在平放的状态下轻按指示灯位置就可实现操作，非常有意思的设计。

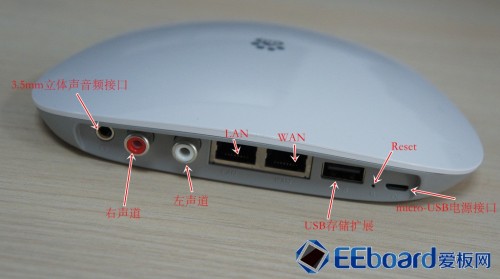

百度无线音乐盒接口
无线音乐盒背后是一些常用的接口，包括：
■1个3.5mm的音频接口，额外的左右声道接口
■1个以太网WAN接口和一个LAN接口
■USB存储扩展接口，和一个micro-USB供电接口
■一个复位按键（按住5s初始化无线音乐盒）
即使先前对百度无线音乐盒不曾了解过，看完这些接口后，也基本能推断出其一些简单的功能，不再废话，直接上手体验下其路由器以及音乐播放功能。
百度无线音乐盒的路由器设置非常简单，将WAN口接入到可以上网的网络，再将手机或电脑接入百度无线音乐盒的无线或者有线网，在浏览器中输入路由器配置的IP地址：192.168.169.1进行设置。

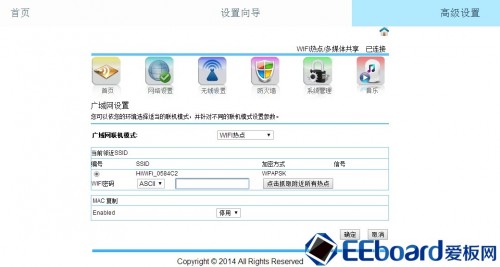

百度无线音乐盒路由器设置界面
百度无线音乐盒路由器的设置界面还算比较简洁明朗，非要具体形容的话就是介于普通路由器与极路由的设置界面之间，具体步骤可以参考普通路由器的设置方法，这里不在累述。
但是有一点不得不抱怨一下，百度无线音乐盒一旦插上网线，网线头的卡扣正好顶着顶着无线音乐盒顶部的外壳，非常非常不方便插拔，这也可能是工程师并没有根据实际情况考量而设计出的非常不人性化的外形。
无线路由一旦设置完成，在这基础上音乐的播放的实现就相对简单了。首先你必须在ios或者Andriod手机上安装可以支持百度无线音乐盒产品协议（AirPlay、DLNA、QPlay）的APP，推荐百度音乐、QQ音乐。然后通过手机连接百度无线音乐盒的无线SSID，再通过百度音乐或者QQ音乐的APP进行推送播放，具体操作流程可以见下图。

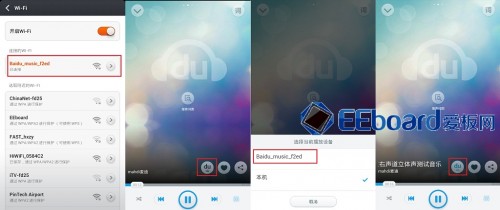

Andriod系统手机之百度音乐APP推送操作流程
如果百度无线音乐盒事先并没有进行无线路由设置，那播放音乐还需再加一个步骤，在通过手机连接百度无线音乐盒的无线SSID后，先用手机浏览器输入192.168.169.1进行网络设置，具体流程可以参考下图。

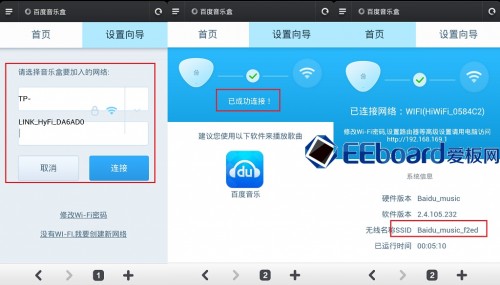

将百度无线音乐盒接入互联网操作
百度无线音乐盒还有一个非常不错的功能，就是通过USB存储扩展在不需要联网的情况下播放音乐。但是很奇怪，这在使用指南中并没有说明，算是百度给用户的一个小“惊喜”吧。如下图，将装载歌曲的U盘插入USB存储口，按下指示灯位置的地方便能播放U盘中的歌曲，再按一下则是暂停，继续按则是在暂停的那个点重新开始播放，感觉相当一个Large版的MP3。

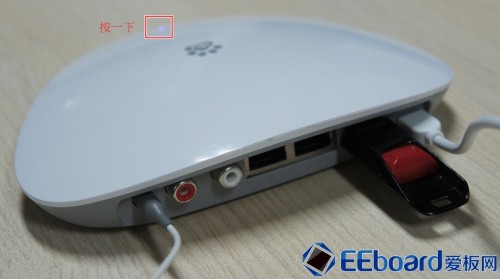

通过USB存储扩展播放音乐
通过百度无线音乐盒的简单上手使用，除了一开始外观所带来的惊喜外，实际体验效果则是马马虎虎，而且同时还发现了不少问题：
■音乐无法正常推送，这其实是笔者拿到的第二个百度无线音乐盒，第一个就是由于无法推送的问题而申请换货了
■播放音乐底噪大，不建议使用耳机听音乐，作为一款主打音乐方面的产品，这点表现真不尽人意
■左右声道反了，这是在多次左右声道测试后100%确定的事，对于音乐发烧友来说，这可能是最无法忍受的事
不过，尽管百度无线音乐盒有诸多的不足，但是99RMB的价格加上百度这牌子还是让广大用户趋之若鹜，认为这是物超所值，我们也不在这问题上纠结，顺其自然，直接进入拆解环节。
百度无线音乐盒拆解
百度无线音乐盒的拆解还是相当方便，拧掉底部的3个螺丝就可以将盒盖打开，连接部位是通过卡扣方式固定住，还原也比较容易。

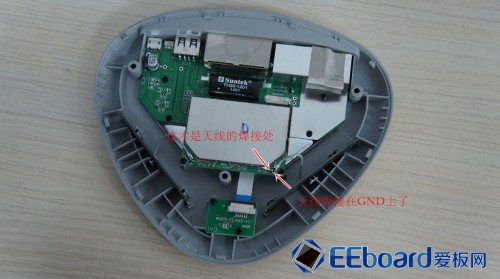

百度无线音乐盒内部结构
拆开盒盖后看到内部的做工明显比较粗糙、很山寨，虽然不至于达到金玉其外败絮其中的地步，但是也好不到哪里去。百度无线音乐盒的路由功能是使用双天线的设计，说到天线，这让笔者发现了一件“OH,MY GOD!”的大事。
仔细看上图右边天线的焊接处，原本三个焊点应该是焊接射频测试座的，最后产品进入量产之后去掉了射频测试座，但是保留了焊点，直接焊接天线，这样节省成本的做法也无可非议，但问题是居然把天线焊接在GND处，而且这产品还通过了检验到达用户手中，用笔者的话说，只能“庆幸”这方案使用的是双天线的设计，而且恰好另一根天线是焊接正确的。
OK，继续不纠结，继续拆解。

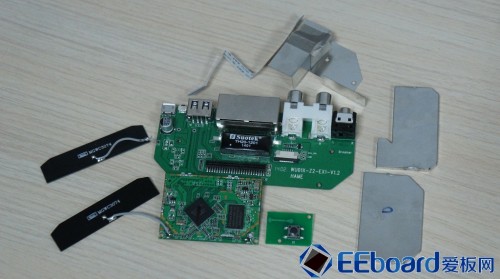

百度无线音乐盒拆解完成图
拧下其余九个螺丝，摘除核心板上的屏蔽罩，便能把百度无线音乐盒分解的差不多了（如上图），整个产品设计大体分为了3部分，核心板、外设接口板以及一个FPC小板（包括指示灯以及播放USB存储器扩展上的音乐的控制按键）。下面我们再细看每个部分。
