极路由HiWiFi拆解评测（图）（3）

相信大家对U盘都比较熟悉吧，不知道拆开看过没有，其目前普遍的方案基本是一个USB控制器加上一块NAND FLASH。而极壹的NAND FLASH旁边也有一块USB2.0的控制芯片SK6226，而且AR9331支持USB2.0接口，串联起所有信息，不难推断AR9331通过SK6226控制NAND FLASH来达到数据存储的目的。

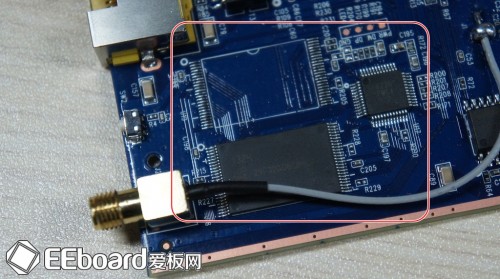

SK6226+NAND FLASH=“U盘”

擎泰SK6226是一颗不需要提供外部晶振的USB2.0控制器，内部集成了输出给NAND FLASH 供电的3.3V和1.8V电压的LDO。

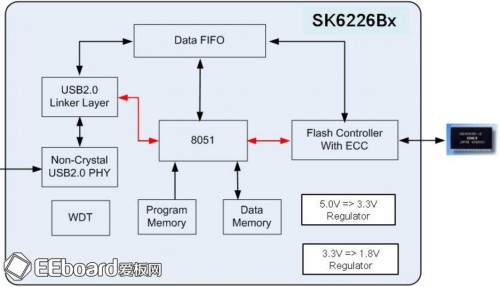

擎泰SK6226系统框图

相对于极壹云插件的服务内容还不太多，配了一个4G NAND FLASH目前看来绰绰有余，况且，旁边还预留了令一个NAND FLASH的位置，这为以后的升级留下了空间。

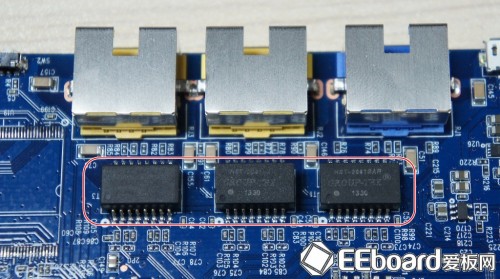

WAN口以及LAN口旁边的3个芯片就不用多介绍了，以太网变压器HST-0041SAR，1500V的抗击穿电压。

太网变压器HST-0041SAR

电源系统

差不多看完了整个板子的系统，基本了解极壹工作原理后，我们再来看下其最平常但也是最重要的一部分--供电系统。

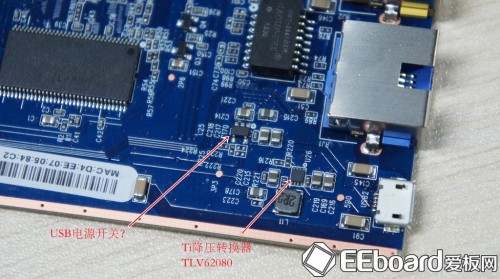

5Vmicro USB供电系统

极壹也算是开创了大众路由器的一个精品路线，将普通的大个的圆形电源孔适配器改成了micro-USB接口供电，而且适配器也换成了不会占插座孔的迷你型，这不仅提升了美观，还能提供多种不同供电方式，比如通过标准的500mA电流输出的USB接口供电，可以插在电脑主机上、或者移动电源USB HOST接口上。但限于AR9331的功耗在300mA左右，供电系统的额定电流至少要达到400mA标准。

为了清楚明白的知道极壹的整个供电系统，我们先把PCB上需要供电的元器件例举出来。

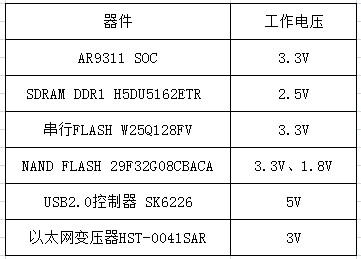

极壹IC器件工作电压
