网线已经是人们日常生活中的必需品，网线制作也是人们最基础的必修课。
网线制作的工程中，我们必须使用一些辅助工具和材料：压线钳、网线、水晶头

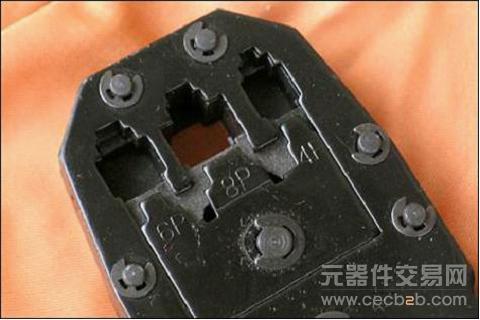

这个在压线钳的最顶部的事压线槽，在压线槽的背面，是呈齿状的模块，主要用于把水晶上的触点压稳在双绞线之上。

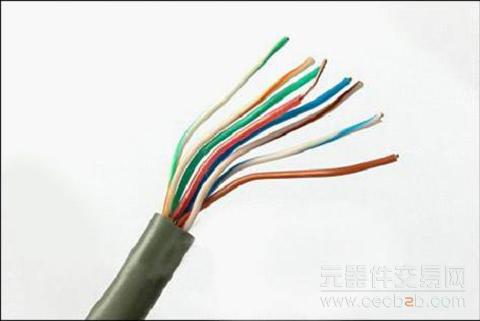

最前端的事剥线口，刀片主要是起到切断线材，我们通常最为广泛所采用的为双绞线，双绞线有不同颜色4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。
绞线按电气性能划分的话，可以划分为：三类、四类、五类、超五类、刘蕾、七类双绞线等类型，目前假五类最多的一种，在一般局域网中常见的事五类、超五类或者六类非屏蔽双绞线

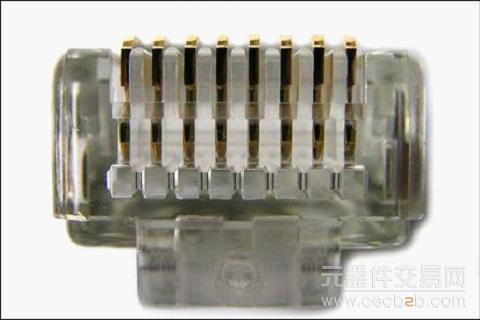

当水晶头(RJ45头)金属片面对我们的时候从左至右引脚序号是1-8
标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-4，橙-6，棕白-7，棕-8
标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8
双绞线制作过程图解：
1、 我们首先利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度

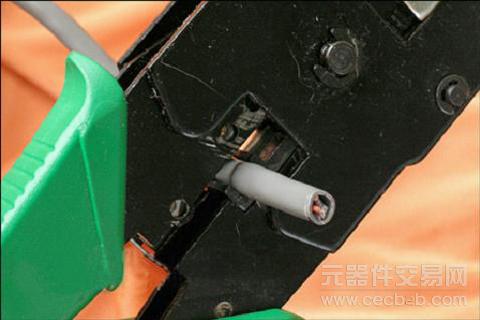

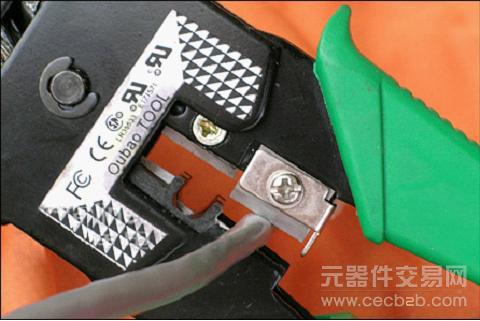

2、我们需要把双绞线的灰色保护层剥掉，可以利用到压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮

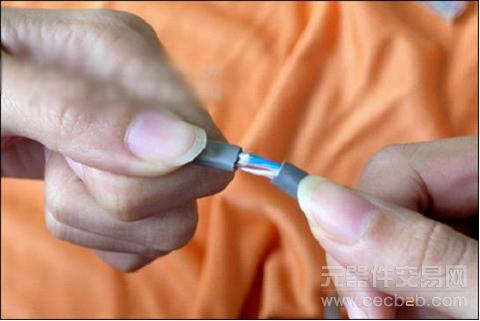

3、把一部分的保护胶皮去掉，注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短，若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触。

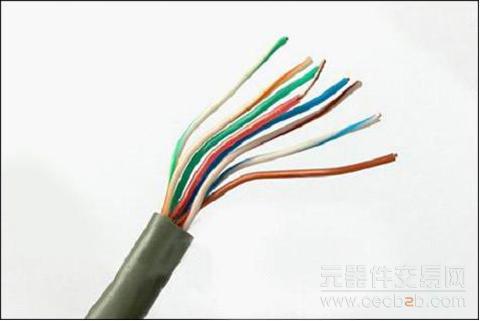

4、保护层之后即见到双绞线网线的4对8条芯线，可以看到每对的颜色都不同，没对缠绕的两根芯线是有一种染有相应颜色的芯线加一条只染有少许相应颜色的白色相间芯线组成。四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。没对线都是相互缠绕在一起的，制作网线时必须将4条相对的8条细导线逐一解开、理顺、扯直，然后按照规定的线序排列整齐

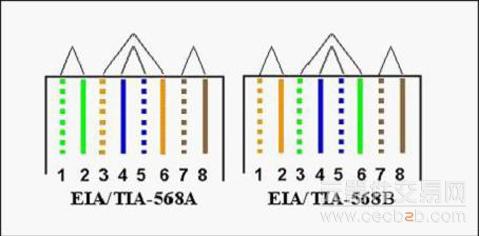

5、 接线标准：双绞线的接线方式有两种国际标准
标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-4，橙-6，棕白-7，棕-8
标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8
直通线缆：是水晶头两端都同时采用568A或568B(不同设备相连用直通线)
交叉线缆：是水晶头是一端采用568A，另一端采用568B(同种设备相连用交叉线)

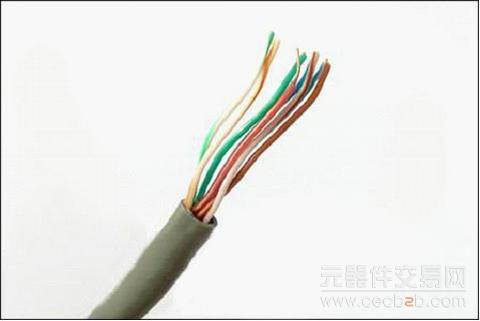

6、 需要把每一对都是相互缠绕在一起的线缆逐一解开，解开后根据需要接线的规则把几组线缆依次的排好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。

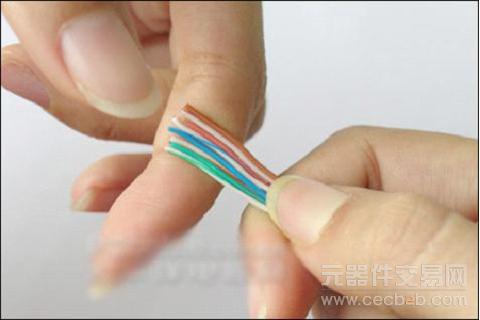

7、 把线缆依次排列并理顺之后，由于线缆之前是相互缠绕的，因此会有一定的弯曲，我们应该尽量的把线缆扯直并尽量保持线缆平扁

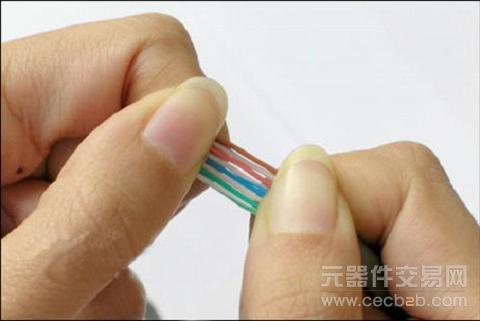

8、 线缆扯直的方法非常简单，利用双手抓着线缆然后向两个相反方向用力，并上下扯一下即可

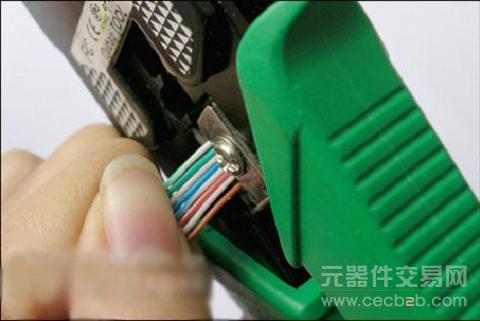

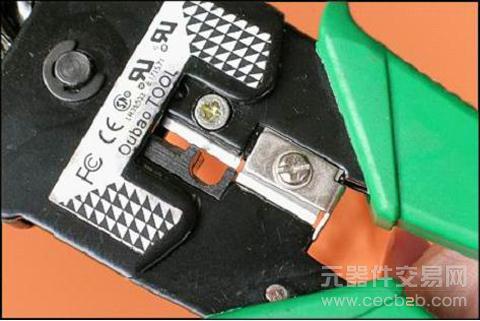

9、 把线缆依次排好并理顺压直之后，细心检查一遍，之后利用压线钳的剪线刀口吧线缆顶部剪裁整齐，需要注意的是剪裁的时候应该是水平方向插入，不然线缆长度不一致，影响线缆与水晶头的正常接触

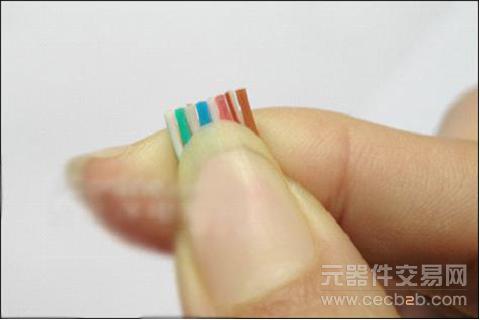

10、 裁剪之后，尽量把线缆按紧，避免大幅度的移动或弯曲

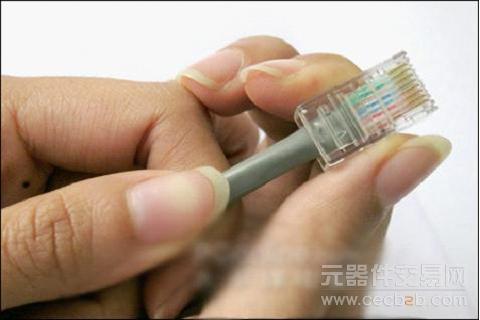

11、把整理好的线缆插入水晶头内，注意的是将水晶头有塑料弹簧片的一面向下，有针脚的一面向上，有针脚的一端指向远离自己的方向，有方形孔的一端对着自己，此时，最左边的是第1脚，最右边的是第8脚，插入的时候缓缓地用力把8条线缆同时沿RJ-45头内的8个线槽插入，直到线槽的顶端
12、确认无误之后，把水晶头插入压线钳的压线槽里，用力紧握压线钳，受力之后听到轻微的啪一声即可
13、网线检测仪，我们把在RJ-45两端的接口插入检测仪的两个接口之后，打开检测仪我们可以看到检测仪上的两组指示灯等闪动。若测试的为直通线缆的话，在测试仪上的8个指示灯应该依次为绿色闪过，证明了网线制作成功，若测试的线缆为交叉线缆的话，其中一侧同样是依次由1-8闪动绿灯，而两外一侧会根据3、5、1、4、5、2、7、8这样的顺序闪动绿灯，若出现任何一个灯为红灯或黄灯，都证明存在断路或者解除不良现象。
