寂静中的大能量，华硕Strix GTX 780 OC 6GB显卡评测（3）

显卡PCB：6GB显存，8+2相供电设计

显卡的供电电路覆盖有辅助散热片

卸下散热器就可以看见显卡PCB了，Strix GTX 780 OC显卡的设计比较传统，显存与核心供电电路位于GPU的右侧，上面覆盖有铝制散热片，同时金属背板也需要拆除散热器后才能卸下。

显卡PCB正面

显卡PCB背面

华硕Strix GTX 780 OC显卡采用的是自行设计的PCB方案，其供电部分采用的是8+2相超合金供电设计，其中8相为核心供电，2相则为显存供电。8相供电均采用了华硕的超合金供电设计，每相供电配置有“一上二下”共计三颗MosFET以及定制的固态电容和TRIO超合金电感。

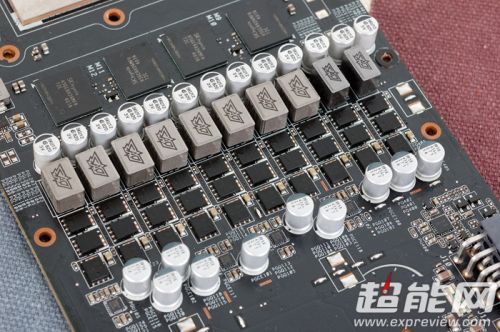

8相核心供电以及2相显存供电，每相供电均配置有“一上二下”共计三个MosFET

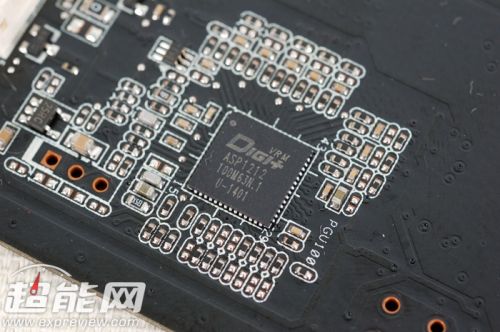

Digi+供电控制芯片

来自SK海力士的GDDR5显存，共计12颗，总规模为384-bit 6GB

显卡配置的是来自SK海力士的GDDR5显存，型号为H5GQ4H24MFR T2C，响应时间为0.4ns，单颗容量规格为512MB，全部布置在正面，组成384-bit 6GB规格。
