技嘉GA-Z97X-SOC Force主板
看多了红+黑的主板之后，再看到这个橙色的主板，多少还是有点养眼的。

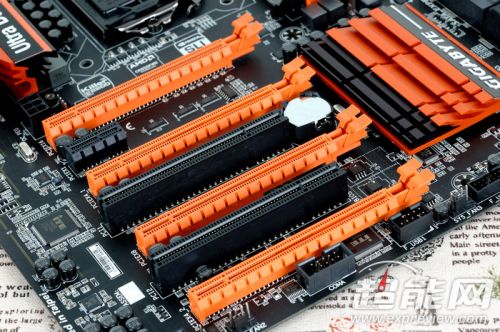

四条PCI-E插槽，支持4路交火、2路SLI
技嘉GA-Z97X-SOC Force主板支持4条PCI-E插槽，前三条支持PCI-E 3.0，后一条支持PCI-E 2.0，支持x16、x8+x8、x8+x4+x4、x8+x8+x4+x4配置，支持双路SLI、四路/三路/两路CF交火。此外还有2个PCI插槽和1个PCI-E x1插槽。

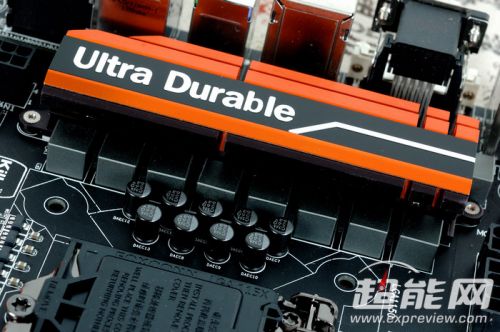

主供电上的散热器
CPU供电电路上的散热器是一个简单的被动散热器，没有使用热管。

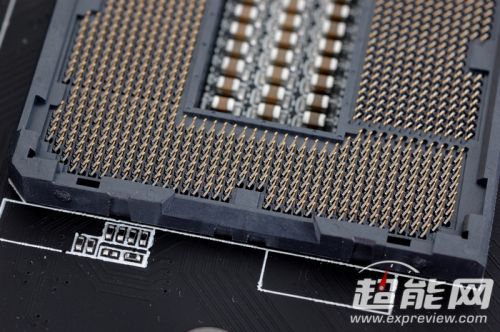

技嘉Z97 SOC Force主板的针脚做了特定强化
玩过超频的玩家或许有过这样的经历，那就是CPU针脚因为长时间的加压而导致烧焦，技嘉的超频主板就做了增强防护。这款主板的CPU针脚看起来跟普通的插槽没什么区别，但实际上普通的针脚是3u镀金防护的，而技嘉GA-Z97X-SOC Force主板是15u镀金，拥有更高的可靠性和使用寿命，可以避免针脚烧黑甚至烧坏的悲剧。

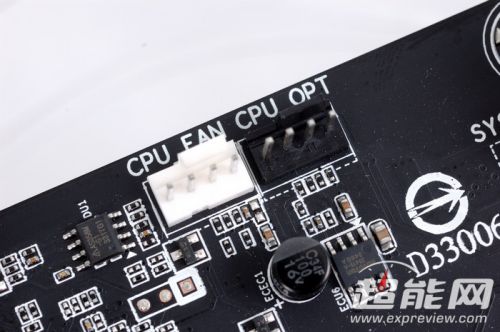

CPU风扇还有专门的水冷专用接头
技嘉GA-Z97X-SOC Force主板一共设计了8个风扇接口，每一个都支持支持独立调速。除此之外，针对水冷用户，CPU散热器还有单独的CPU OPT接口，这个接口会保证风扇全速运转，不会随温度改变而影响转速，水冷超频玩家会很喜欢。当然，这个风扇说到底也是CPU风扇接口，可以跟主接口一起支持双风扇散热器。

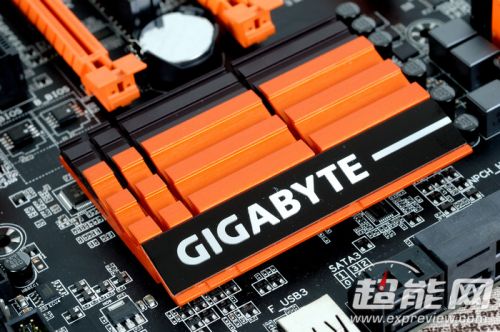

南桥的散热器，OC系列的散热器通常不玩什么花样，简单质朴

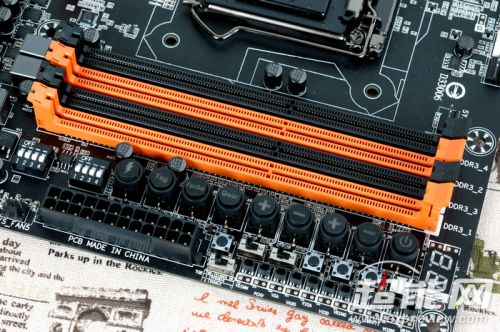

内存插槽
技嘉GA-Z97X-SOC Force主板配备了四条DDR3内存插槽，支持最大32GB容量，最高双通道DDR3-3300MHz模式。
内存的背面看不到其他主板那样的针脚
对于内存，技嘉的设计颇为新颖，从上面的图片来看，Z97X SOC Force主板背部PCB上并没有什么露出来的针脚，因为这款主板的内存插槽使用的是技嘉的黑科技——内存插槽不是像普通主板那样组装的，而是SMD（Surface Mounted DIMM），类似于SMT表面组装技术，内存是直接贴在主板上的，没有针脚。
除了SATA 6Gbps接口之外，GA-Z97X-SOC Force主板还支持10Gbps速度的SATA-Express接口
技嘉GA-Z97X-SOC Force提供了2个SATA Express接口，速度10Gbps，这两个SATA E接口实际上还可以当4个SATA 6Gbps接口，再加上旁边的2个，总计6个SATA 6Gbps接口。

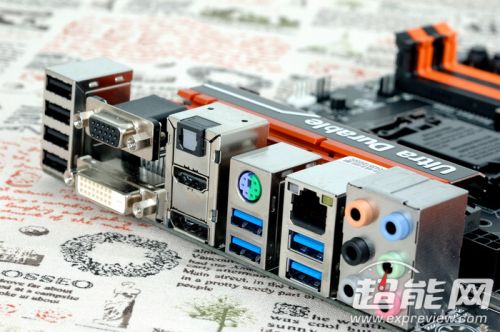

I/O接口
I/O接口中，有4个USB 3.0、4个USB 2.0接口，1个光纤SPDIF接口、1个VGA、1个DVI、1个HDMI及1个DP接口，此外还有PS/2键鼠、RJ-45网络及6个音频接口。
