跟GT 740一样，NVIDIA推出GT 730显卡也是为了补完GTX 700系列产品线，不过GT 730的情况更复杂，要取代、整合的型号比GT 640还多。
年后发布Maxwell架构的GTX 750 Ti、GTX 750显卡之后，大家都在翘首期盼NVIDIA能把架构效率非常高的Maxwell架构带到高端平台上，不过NVIDIA跟AMD一样都对全面升级架构不感兴趣，反倒是在低端市场动作频频，前不久突然推出了GeForce GT 740显卡，现在又出来一个GeForce GT 730，整个GTX 700家族快要团圆了。

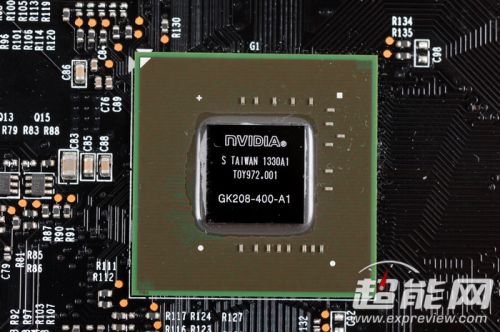

今天的GT 730显卡其实也不是新面孔了，其核心代号GK208，是Kepler家族中的小弟弟，拥有2组SMX单元，384个流处理器，这跟GK107核心是一样的，但是纹理单元、ROP光栅单元砍半到16、8个，核心面积及晶体管规模也大幅缩小，TDP功耗从65W降低到了49W。

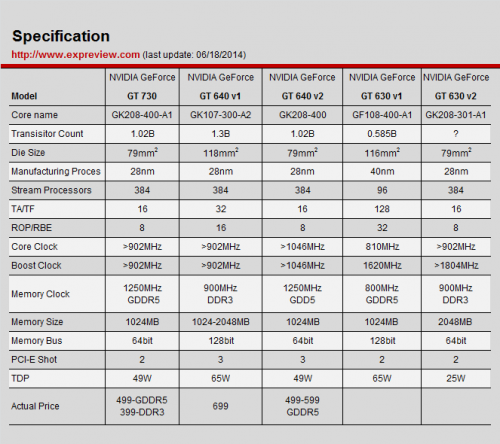

NVIDIA准备用这个GT 730一统入门级到低端显卡，所以前代的GT 630、GT 640显卡都在被取代之列，但是深入对比一下就会之前的低端产品线实在是太乱了，不信的话可以看看下面的规格表：
首先要说的是，这个规格表没有把GT 640以及GT 730显卡所用的核心全都列出来，GT 640之前还有40nm工艺的GF116核心的，而GT 630还有28nm工艺GK107核心的。就算排除这两个型号的，GT 640、GT 630核心之复杂也让人眼花撩乱，我们需要好好缕一缕。
首先是Fermi核心的，GT 640及GT 630早前都有一批Fermi核心的，其中GF116核心的GT 640现在已经从官网消失，市面上可能也没什么存货了，而GF108核心的GT 630还在，这次也是被GT 730取代的对象。
再说Kepler核心的，最早的是GT 640所用的GK107核心，搭配的是DDR3显存，还有搭配GDDR5显存的，不过后者也是GTX 650，现在又改名叫做GT 740了，前不久刚发布，售价699元。
GK107核心问世不久，NVIDIA又出了一个GK208核心，相当于前者的改进版，都是2组SMX单元、384个CUDA核心，但是纹理单元、ROP单元从32、16个砍到了16、8个，核心面积也从118mm2降低到了79mm2，TDP功耗从65W降低到了49W。
这个GK208核心不仅作为GTX 640 v2版出现，还是GT 630 v2版，只不过在这两个显卡中，GK208核心又有TDP、PCI-E及编号上的明显不同。
简单来说，GK107原先扮演过GT 640（DDR3闪存版），搭配GDDR5之后变成了GTX 650，现在又化身GT 740继续存在。
GK208核心接任了v2版的GT 640和GT 630显卡，现在则变成了GT 730，并且依照搭配的显存类型不同分别取代GT 640、GT 630，具体来说就是：
今天发布的GT 730 GDDR5版售价为499元，将会取代GDDR5版的GT 630（GF108核心）以及GT 640（GK208核心），而DDR3版GT 730售价399元，将会取代DDR3版的GT 630，但是后者有GF108和GK208两个核心，所以DDR3版的GT 730最终也会存在GF108和GK208两种核心。
说到这里，有多少人还能分清他们之间的关系？觉得乱了没关系，小编后面会教大家一个诀窍来决定买哪个。
目前送测的GT 730只有映众的GT 730游戏至尊，搭配1GB GDDR5显存，下面先来看看这个显卡。
