◆ 羽博炫彩魔棒移动电源拆解
羽博炫彩魔棒的封装 设计得比较巧妙，4节18650电芯安放在塑料底座上再塞到铝合金框架上，然后在框架的另外一边使用卡扣和螺丝固定，所以拆的时候就必须要从铭牌一侧揭开，卸下螺丝和卡扣，然后从另外一侧把塑料底座推出。

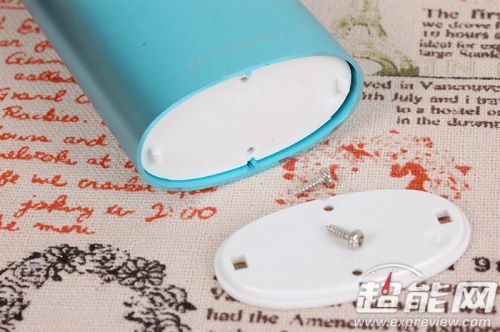

铭牌揭开后可见螺丝x2+卡扣x2，使用内三角螺丝刀可以轻松解决螺丝，卡扣偏软，拆解要小心
拆下移动电源一边的挡板，可以从另外一侧把移动电源的塑料底座抽出

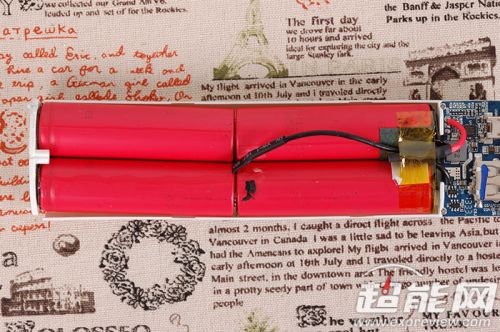

4节18650电芯，负极挨在一块，正极在两端

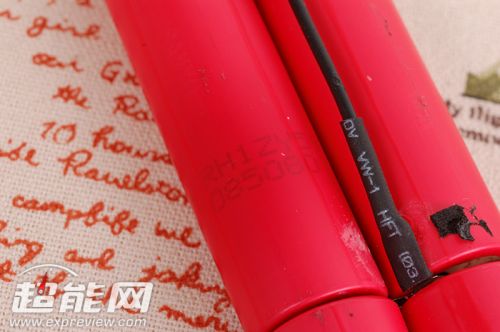

电芯写着RH1ZY59 085080，看不出来是哪个厂家出品的电芯

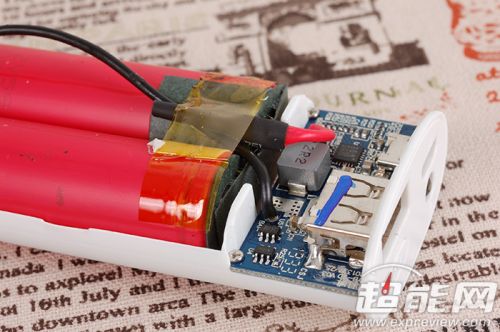

注意这条红色的线才不是热敏探头，而是连接电芯正极的导线

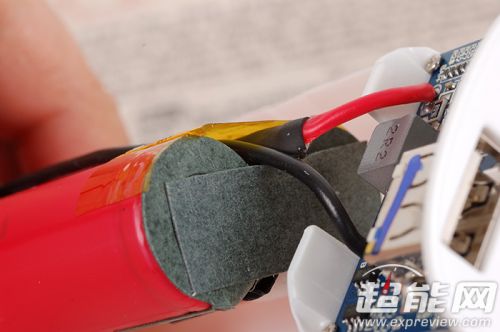

电芯两端都做了绝缘处理
PCB正面

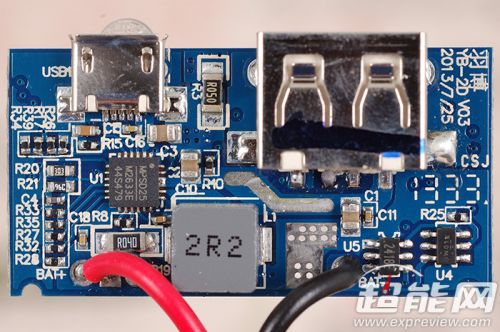

PCB正面，左侧QFN24封装的MPS MP2633E是一颗锂离子电池充电芯片，支持到1.5A的输出，拥有充电和Boost模式，所以应该是一枚整合的解决方案。

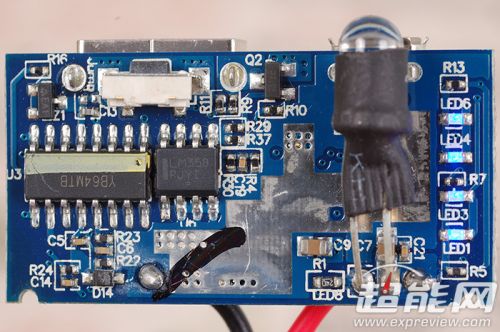

PCB另外一面有一颗YB64MTB，看得出是羽博自己Remark过，很可能只是一个MCU，控制右侧5盏灯

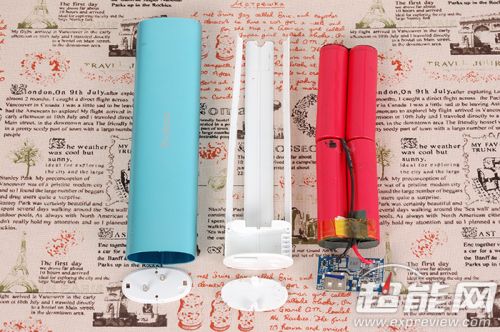

我会说塑料底座是被我掰断的吗？（螺丝好像少拍了2个）
