华硕Z97-Deluxe主板评测（2）

SATA接口

华硕Z97-Deluxe主板的SATA接口略微有些复杂， SATA 6Gbps接口6个，其中图中最右边2个黑色的是祥硕芯片提供的，中间4个灰色的是Intel芯片组原生的，最左侧的是SATA-Express接口，是祥硕SATA-E主控提供的。SATA-E接口跟标准的SATA 6Gbps接口也有一定关联，这个SATA-E接口上面2个还可以当成普通的SATA 6Gbps接口使用，但是下面的两个接口就不能识别硬盘了。

这样算一下，华硕Z97-Deluxe主板最多可以提供8个SATA 6Gbps接口，如果玩家有上SATA-E硬盘的打算，那么这款主板也是目前为数不多的直接提供SATA-E接口的型号，微星此前的Z97 Gaming主板也是支持SATA Express接口的，但它是通过M.2转接卡实现的，而且不是标配，需要额外购买。

M.2接口

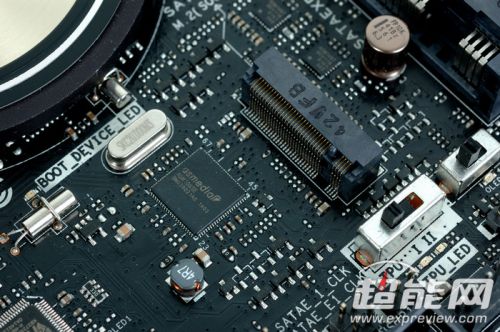

SATA-Express接口实用意义不大，华硕Z97-Deluxe主板也提供了M.2接口，支持2260、2280两种规格的SSD。另外，M2与SATA Express是共享通道的，二者不能同时用。

I/O接口

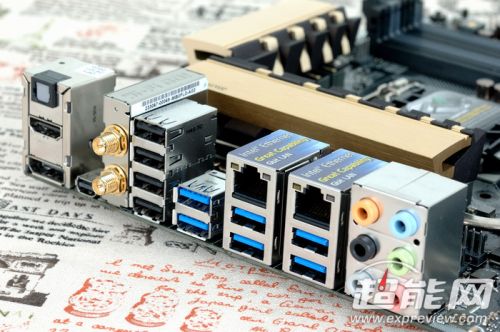

I/O接口方面，华硕Z97-Deluxe提供了6个USB 3.0、4个USB 2.0接口，还有mini DP、HDMI、DP、光纤SPDIF及音频接口。网络接口有双千兆RJ-45接口，还有802.11ac无线/蓝牙4.0。

这还不是全部，华硕的ThunderboltEX II扩展子卡还可以支持雷电2接口。总之，接口方面，华硕Z97-Deluxe主板不论是数量还是种类都是非常丰富的。

附件

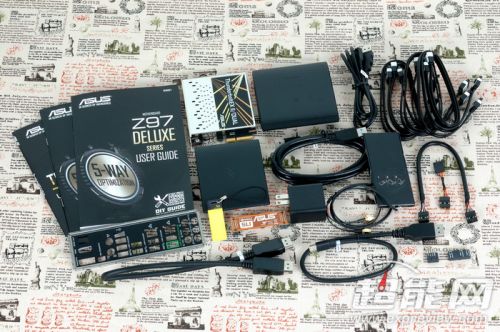

附件方面，华硕Z97-Deluxe主板也称得上琳琅满目了，除了SATA线、USB线、说明书、光盘等常规部件之外，还有无线充电器、NFC Express、ThunderboltEX扩展卡等等，后面还会详细介绍。

华硕Z97-Deluxe主板供电及音频解析

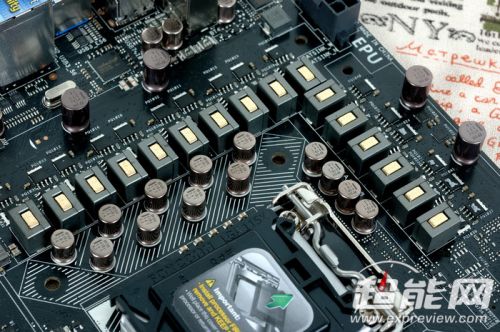

16相数字供电

华硕Z97-Deluxe主板虽然不堆料，不过CPU供电设计还是有底子的，16相数字供电，华硕表示这是第五代双智能供电了，支持五重优化，

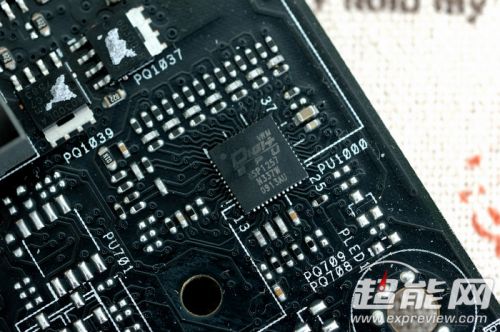

Digi+VRM供电芯片，由ASP1257定制而来，原芯片资料不详

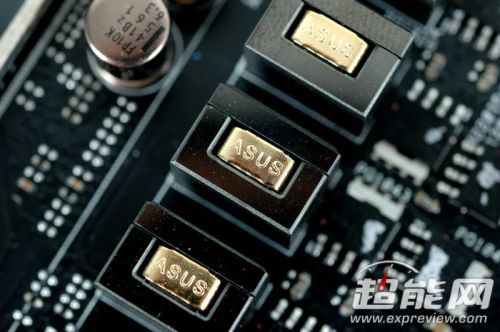

电容及电感都是定制的
