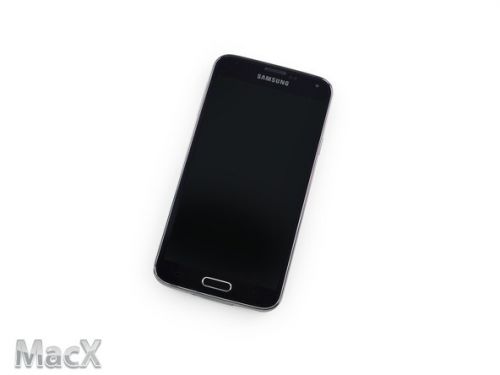

三星第五代Galaxy系列旗舰智能手机在今年4月11日正式发售，这款手机配备了指纹识别传感器，更好的相机和显示屏，防尘防水，有黑色、蓝色、金色和白色四种选择。作为Android阵营的旗舰手机，Galaxy S5的内部构造是怎样的呢？国外知名拆解网站iFixit对这款设备进行了详尽拆解。
三星Galaxy S5的详细硬件参数包括：
5.1寸AMOLED显示屏，分辨率为1920*1080，每英寸像素数量为432个
1600万像素后置摄像头，可以在30fps下录制4K视频；前置200万像素摄像头，支持1080p录像和广角镜头
包含指纹、心率和手势传感器
2.5GHz四核骁龙801处理器，2GB LPDDR3运行内存
16GB/32GB闪存，最大支持128GB microSD卡
支持LTE、NFC、蓝牙4.0、micro-USB 3.0、802.11ac MIMO千兆WiFi

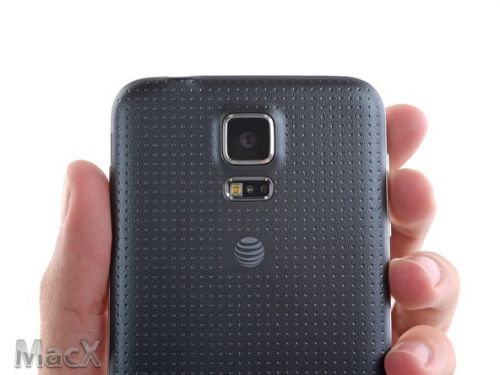

后置1600万像素摄像头下方就是心率检测传感器

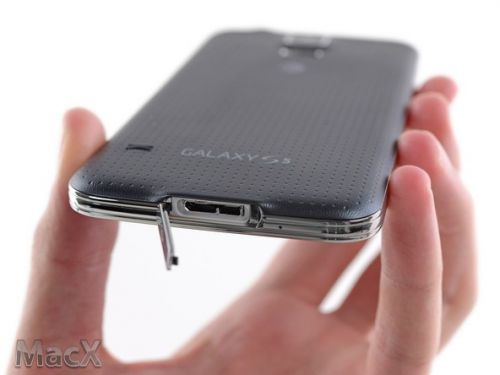

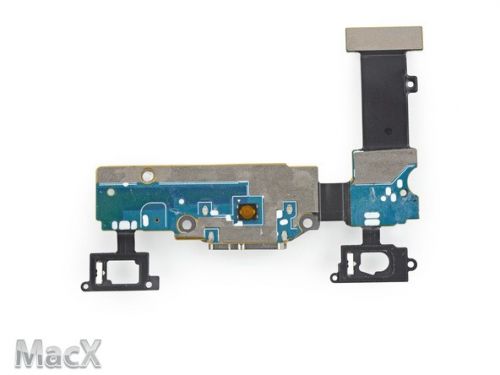

这是Galaxy S5的Micro-B USB 3.0接口
Galaxy S5的后壳可拆卸
越来越多的智能手机将电池集成在智能手机内，但三星Galaxy系列依然保持可更换电池设计

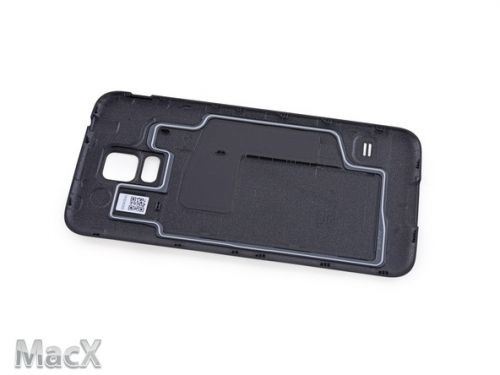

Galaxy S5后壳上橡胶垫片，用来防尘和防水

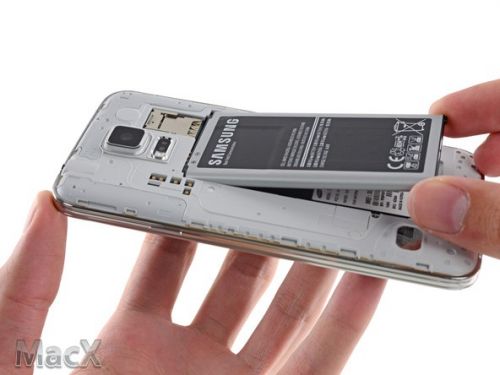

这就是Galaxy S5的电池
这块电池的参数为3.85V、10.78W。三星在发布会上提到了省电模式。Galaxy S4的电池为3.8V、2600mAn，而这块电池为2800mAh。在宣传广告中，三星提到可以进行7小时通话，12天半待机。
microSD卡槽与SIM卡槽叠加设计

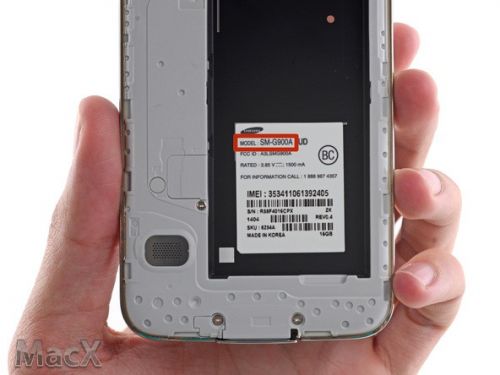

Galaxy S5的型号为SM-G900A

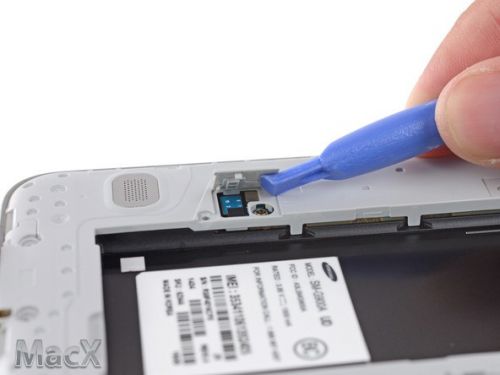

电池车左侧有一个可以撬开的小盖，里面是作用未知的螺丝

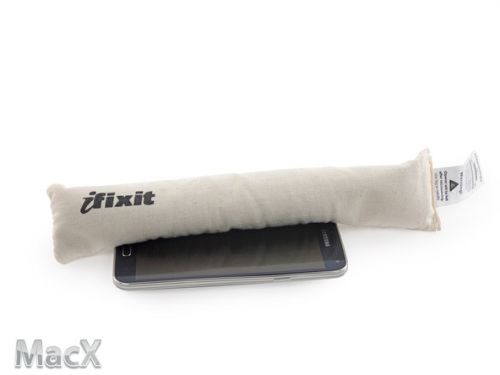

对S5前面板进行加热，方便融合粘合剂

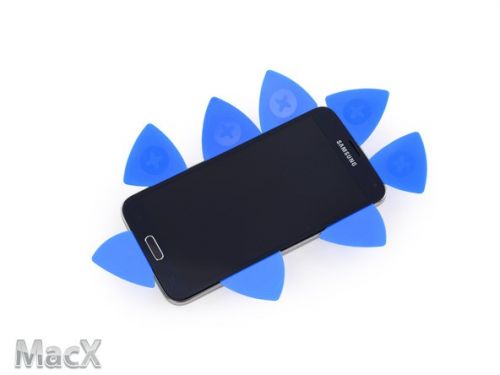

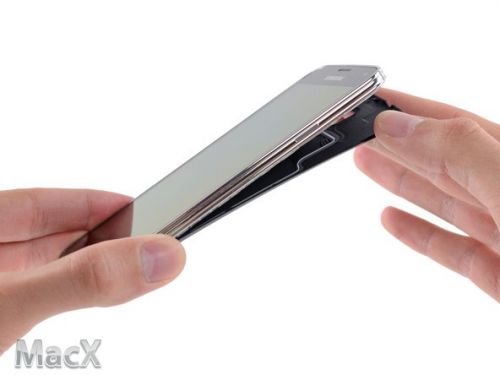

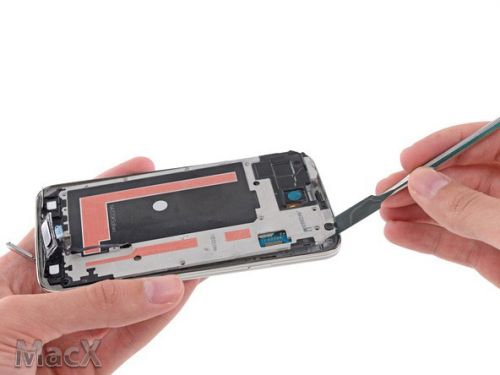

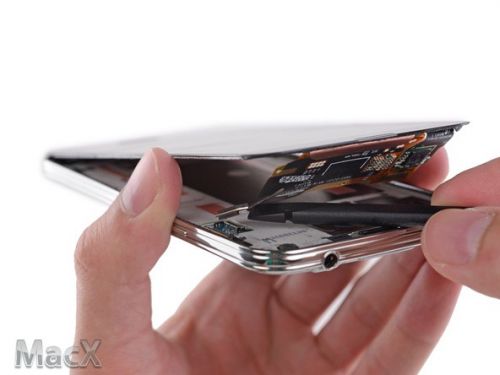

使用各种塑料片撬开前面板

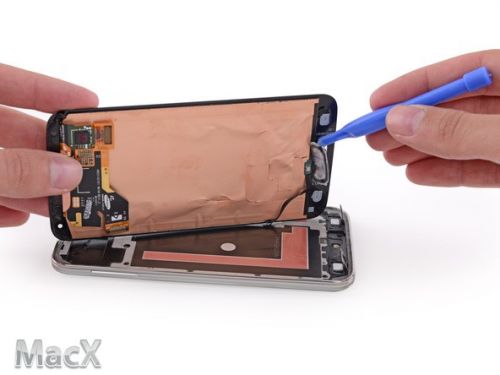

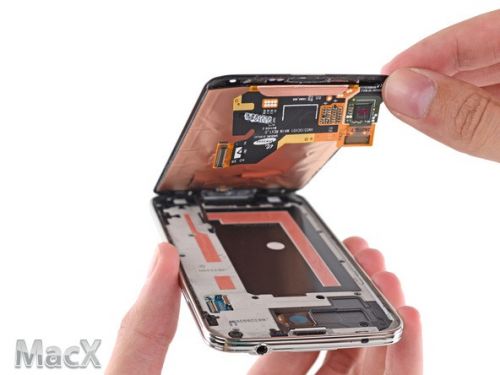

撬开前面板后要小心各种连接线

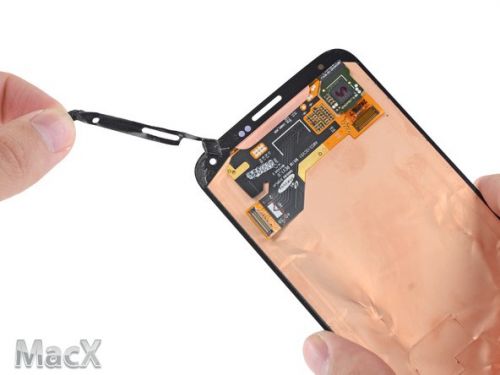

屏幕移除后，可以拆下home按钮

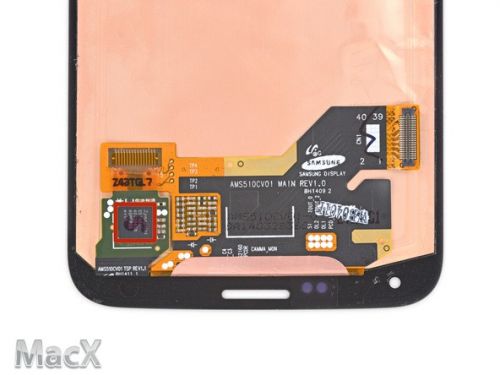

home按钮采用Synaptics S5100A触控屏控制器

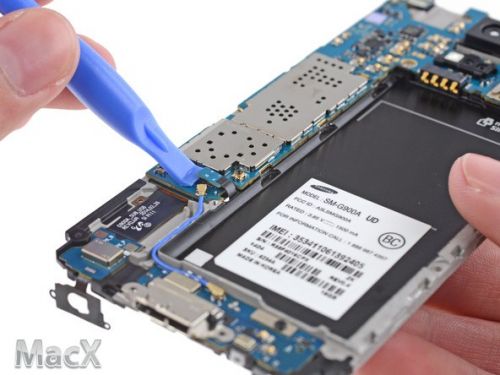

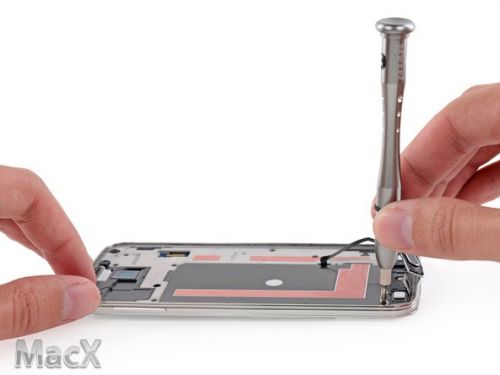

将电路板上的螺丝拧下

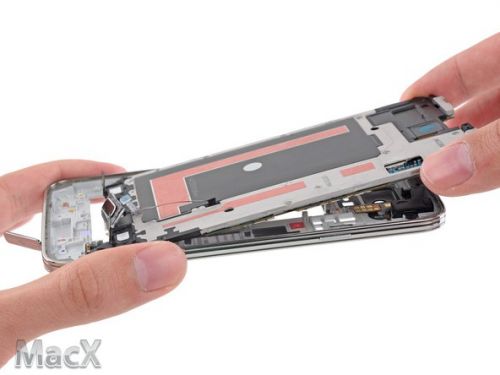

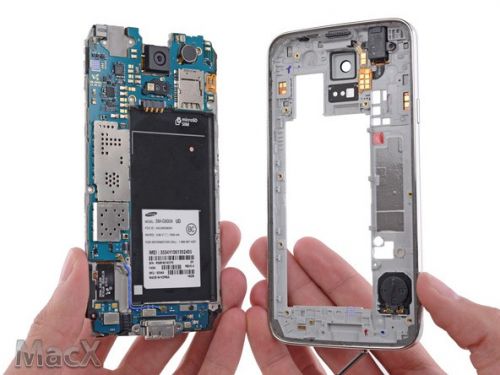

将电路板和中框分离
这就是三星Galaxy S5的主板和边框

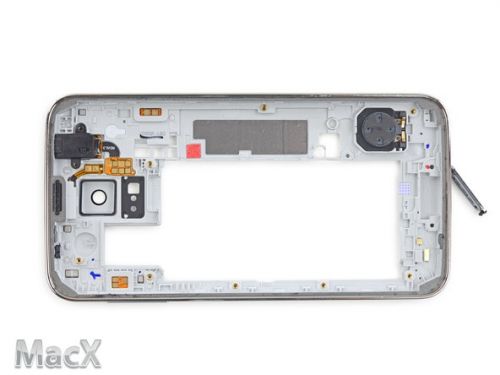

边框上拥有耳机插孔、扬声器和按钮

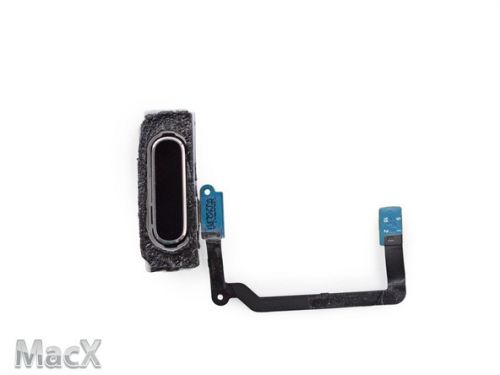

将S5的指纹识别传感器拆下
三星Galaxy S5的指纹识别传感器型号为1200P E43F2

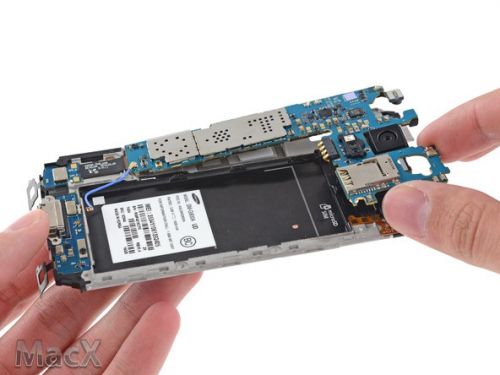

继续将主板与塑料框架分离
将主板上的相机组件拆下

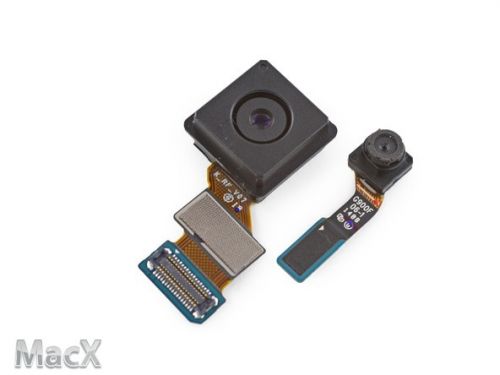

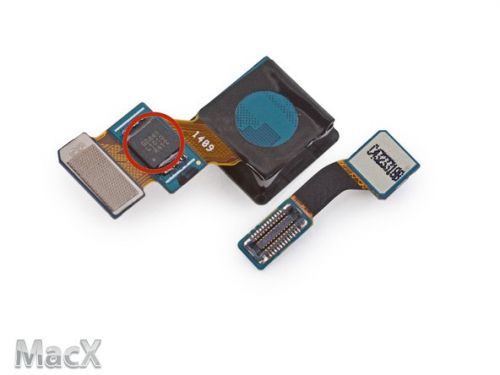

这就是三星1600万像素 1/2.6后置摄像头，支持更快速度的自动对焦
相机后部的芯片代号为QDA41 L1010 R412。右侧是200万像素前置摄像头，可拍摄1920*1080视频

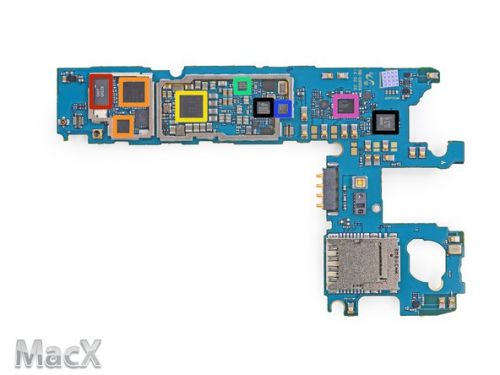

三星Galaxy S5主板正面的芯片包括：
红色：尔必达 FA164A2PM——这是2GB运行内存，与HTC One（M8）智能手机中的一样
橙色：三星KLMAG2GEAC -B0 16GB板载闪存
黄色：安华高 ACPM-7617多模式、多频射频前端
绿色：Murata KM4220004（可能是WiFi模块）
蓝色：C1N75R UMR3
粉色：美信集成MAX77804K（系统片上可编程系统）
黑色：意法半导体 32A M410
主板后面的芯片包括：
红色：SWEP GRG 28天线模块
橙色：高通 WTR1625L 射频收发器
橙色：高通 WFR1620接收伴侣芯片
黄色：高通 PMC8974
绿色：莱迪斯半导体LP1KSD 84071R25
蓝色：Invensense MP65M 陀螺仪/加速传感器
粉色：高通 WCD9320音频解码器
黑色：矽映 8240B0 移动高清连接传输器和恩智浦 47803 NFC控制器

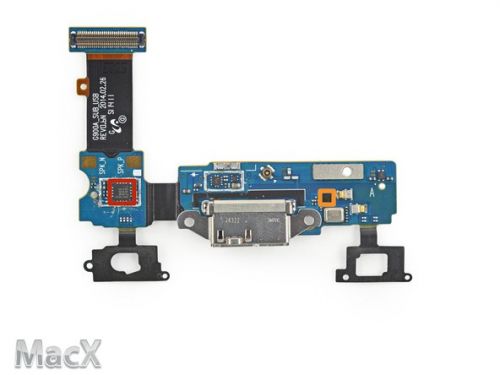

主板拆下后，可以发现子板上有些位置的芯片：
红色：0075 1401 3964 C
橙色：RF1119

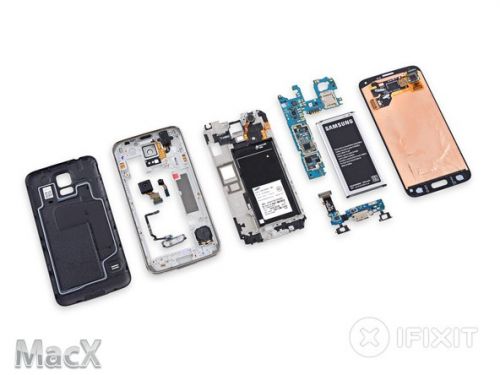

拆解完毕，iFixit给出的可维修性得分为5分满分为10分。三星Galaxy S5的电池易于更换。更换屏幕时非常方便，不过各种粘合剂使用很多，需要非常小心的加热并撬开。设备内部很多组件采用模块化设计，包括相机、耳机接口、震动马达和扬声器等。当然，这种设计的缺点就是更换任何组件都需要首先拆下屏幕，非常麻烦。
