拔下笔擦部分的橡皮擦，暴露出螺丝帽。拧开的时候，能看到里面的不锈钢龙骨架很密实的卡在笔杆内壁上，几乎看不到缝隙。在笔头的龙骨架缝隙插上两张卡片，即可从相反的一面把整个龙骨拔出来。

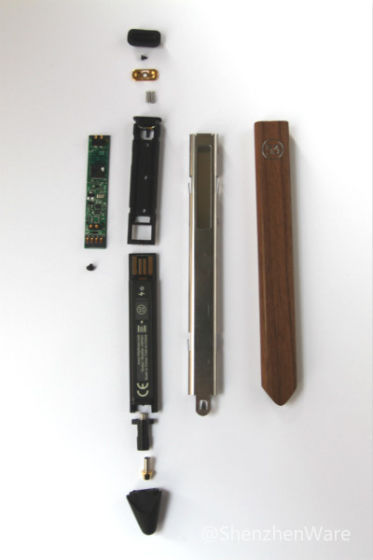

好一块不锈钢龙骨架！由两片钣金冲压成型，激光点焊连接。它的作用有两个：
机械固定：很好的固定了笔芯中的电路板和各种器件，并且起到了加固笔壳子(尤其是木质胡桃木版)的作用，防止外壳因中空而破裂。这样，还确保了Pencil外壳的美观，可以通过一体成型技术达到外壳光滑没有任何接缝；
屏蔽防护：一般电容极板(弱信号)易从外界吸收强射频信号。这样的金属骨架，可以屏蔽外界的射频信号(如手机)。
石墨黑的Pencil外壳为铝合金制作。笔杆的外壳采用整块铝锭挤压、铣削出来，类似如MacBook Pro的一体成型(Unibody)的工艺，这样的结构减少了零件数量，提高了装配精度。仔细观察，还可看到Pencil外壳的内侧与外侧同时做了阳极氧化。
核桃木的Pencil外壳为木质材料，也是数控机床车削完成，一体成型。因为木质材料稳定性弱，加工不好就容易爆裂，所以从这一点上，核桃木笔石墨黑的Pencil售价贵 10 美元，是有道理的。
因为要把龙骨固定到外壳上，所以在铝合金或者核桃木的外盒内部，都有车削的卡槽。通过金属龙骨上的两个卡扣卡住Pencil外壳。整个外壳设计没有一个螺丝钉。

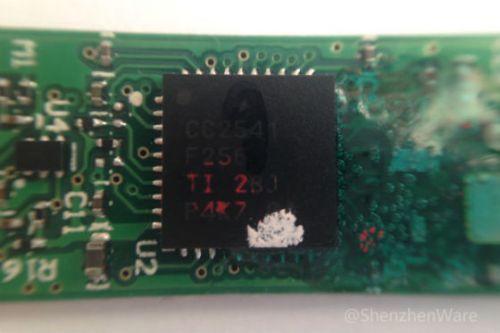

把螺丝刀伸进金属龙骨，拧开里面的螺丝，取下真正的“笔芯”，用塑料外壳固定的电路板。我们发现了TI的支持2.4GHz蓝牙低能耗芯片，支持蓝牙4.0 BLE。
我发现了4根天线，分别感应蓝牙信号，笔擦电容板信号，接金属龙骨壳同时起到接地的作用。整个电路板设计简单，FiftyThree并没有在这方面做多大的文章。
在这个固定电路板的塑料外壳背面，发现了3个小圆孔。我们开始还研究了半天，为什么会有这样的貌似“多余”的设计，经过对比胡桃木版和石墨黑版两款Pencil ，发现这 3 个圆孔是用来固定磁力片的。胡桃木版的Pencil可以吸附在SmartCover上，而石墨黑版的Pencil则没有这个功能(这是两款Pencil在功能上的唯一差别)。仅这三片磁力金属，就又让胡桃木多了贵10美元的理由。
另外插播一下，很多媒体和电商网站在解读的时候，说胡桃木的Pencil可以吸附在iPad上，这一点是不对的。iPad没有那么大的吸附力，且吸附面非常狭窄，不足以挂住这个重量哪怕只有26克的笔。所以，想亮瞎别人的眼，记得给自己的iPad买Smart Cover哦。
既然电路设计不是重点，也不必担心被山寨。那Pencil还有什么？
与以往的各种电容触控笔不同，Pencil提供的可替换笔头不仅包含了橡胶部分，还有里面的“金属心”。替换笔头的时候，只需要旋转90度，即可换下整个笔头。

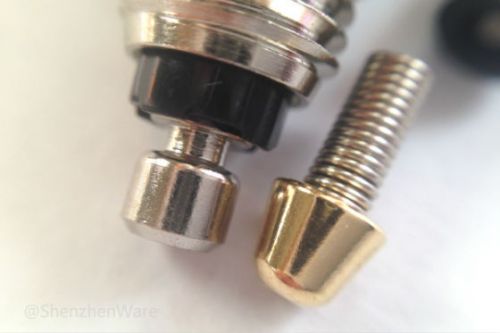

我们很好奇这橡胶里面这硬硬的东西有什么不一样，于是又用了比较残忍的硬拔的方法，抽出里面的“金属心”。整个笔头也由这三个组件构成，从外到内，从上到下，一个是橡胶套，一个是塑料圆筒外壳，一个是金属弹簧杆和笔头。
