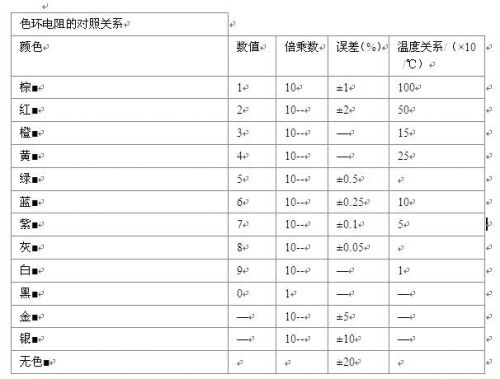

色环电阻用色环来表示电阻的阻值和误差，普通的为四色环，高精密的用五色环表示，另外还有六色环表示的（此种产品只用于高科技产品且价格十分昂贵）。下表为色环电阻对照关系，其识别方法如下：
无色■
±20
（1）四色环电阻
四色环电阻 就是指用四条色环表示阻值的电阻，从左向右数，如图所示。第
一道色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值倍乘的数；第四道色环表示阻值允许的偏差（精度）。
例如一个电阻的第一环为红色（代表2）、第二环为紫色（代表7）、第三环为棕色（代表1）、第四环为金色（代表±5%），那么这个电阻的阻值应该是270Ω，阻值的误差范围为±5%。
（2）五色环电阻
五色环电阻 就是指用五色色环表示阻值的电阻，从左向右数，如图所示。第一道色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值的第三位数字；第四道色环表示阻值的倍乘数；第五道色环表示误差范围。
例如以个五色环电阻，第一环为红（代表2）、第二环为红（代表2）、第三环为黑（代表0）、第四环为黑（代表0）、第五环为棕色（代表±1%），则其阻值为220Ω×10
º=220Ω，误差范围为±1%。
（3）六色环电阻
六色环电阻 就是指用六色环表示阻值的电阻，如图所示，六色环电阻前五色环与五色环电阻表示方法一样，第六色环表示该电阻的温度系数。
恒流电源
什么叫恒流？什么叫恒流电源？
恒流亦可叫稳流，意思相近，一般可以不加区别。与恒压的概念相比，恒流的概念就难于理解一些了，因为日常生活中恒压源是多见的，蓄电池、干电池是直流恒压电源，而 220V 交流电，则可认为是一种交流恒压电源，因为它们的输出电压是基本不变的，是不随输出电流的大小而大幅变化的。
首先举例说明：一个恒定电流值调至 1A 的，最高输出电压可达 100V 的一个恒流电源，当你打开这个恒流源的电源开关时，你会看到电源的电压表和电流表显示什么数值呢？可以肯定的说：输出电压为 100V ，输出电流为 0A 。有人曾经这样问，你不是 100V 1A 的恒流源吗？怎么输出不是 100V 1A 呢？这里仍然要用欧姆定律来解释，理论上可以这样来计算，电源的输出电压 U=IR ，式中 U 为输出电压， I 为输出电流， R 为负载电阻。
以下分 5 种情况来说明：
如果电源为空载， R 可以用无穷大来表示， U=I* ∞，由于电源能输 1A 的电流，如果电源电流为 1A ，那么 U=1A* ∞ = ∞，而电源电压最多只能输出 100V ，无疑电源只能输出其最大电压 100V ，由于电源不能输出无穷大的电压，因而电流只能是很小很小的值，即电流输出为 0A ，即 I=U/R=100V/ ∞ =0A 。
如果负载电阻 R=200 欧，那么又因电源只能输出 100V ，因此电流只能为 0.5A ，即 I=U/R=100V/200R=0.5A
如果负载电阻 R=100 欧，由于电源能输出 100V ，就使得电流能达到 1A ，即 I=U/R=100V/100R=1A, 此时输出电流正好达到电源的恒流值。
如果负载电阻继续减小，改为 50 欧，如果根据公式 I=U/R=100V/50R=2A. 但这里的关键是我们的电源是个恒流值为 1A 的电源，因此此时的输出电流只能被强迫限制在 1A 而不能为 2A, 因而输出电压只能被迫降到 50V 而不能为 100V 。这里仍然要符合欧姆定律，即 U=IR=1A*50R=50V
如果负载电阻变为 0 欧（即短路），那么由于输出电流只能为 1A ，输出电压就只能为 0V ，即 U=I*R=1A*0R=0V
从以上 5 个例子可以看出，如果负载电阻太大，使电源输出电流不能达到恒流值，那么恒流源的输出电压就会自动升到电源的最大输出电压，只有当负载电阻小到一定的程度，使电源输出电流达到恒流值，电源才真正处于恒流工作状态，随着负载电阻值的逐步减小，输出电压也按规律下降，以保持输出电流的恒定不变。这就是恒流的概念。
总之，实际上无论是恒压电源，还是恒流电源，它们本质上都是一致的，它们的输出都是电压和电流，两个量中，电源只能控制其中的一个量，要么稳住电压，要么稳住电流，另一个量是一定要由负载电阻来决定的，而负载电阻是由使用者来决定的，因而电源的两个输出量中，必然有一个由使用者来决定的，这才能符合逻辑，符合欧姆定律，才能为使用者所用，决无所谓既能给定输出电压，又能同时给定输出电流的电源。
恒流恒压电源
恒流恒压电源
一个直流电源有两种工作状态，一种是恒压状态，按照恒压电源的特征在工作，一种是恒流状态，按照恒流电源的特征在工作。这种电源内部有两个控制单元，一个是稳压控制单元，在负载发生变化的情况下，努力使输出电压保持稳定，前提是输出电流必须小于预先设定的恒流值。实际上在恒压状态时，恒流控制单元处于休止状态，它不干扰输出电压和输出电流。当由于负载电阻逐步减小，使得负载电流增加到预先设定的恒流值时，恒流控制单元开始工作，它的任务是在负载电阻继续减小的情况下，努力使输出电流按预定的恒流值保持不变，为此需要使输出电压随着负载电阻的减小而随之降低，在极端情况下，负载电阻阻值降为零（短路状态），输出电压也随之降到零，以保持输出电流的恒定。这些都是恒流部件的功能，在恒流部件工作时，恒压部件亦处于休止状态，它不再干预输出电压的高低。这种既具有恒压控制部件，又具有恒流控制部件的电源就叫做恒压恒流电源。
试举一例说明：某恒流恒压电源，通过调节面板上电压调节和电流调节两旋扭，使电源空载输出电压定在 100V ，恒流值调在 1A ，电源是如何随着负载电阻的变化而自动改变电源工作状态的呢？通过以上介绍，我们可以知道，当输出电流小于 1A 时，电源处于恒压工作状态，努力保持输出电压为 100V ，而输出电流是随着负载的大小变化而变化，而当电流值趋向大于 1A 时，电源处于恒流工作状态，努力保持输出电流为 1A ，而输出电压是随着负载的大小变化而变化。当输出电压为 100V 时，负载电阻洽好为 100 欧，输出电流洽好为 1A 时，是电源两种工作状态的转折点，电源既可以说是恒压状态，亦可以说是恒流状态。为此我们可以对这一具体事例，得出下述结论：
当负载电阻 R L =100 欧时 , 为恒压恒流状态的转折点 ( 此时电压 =100 伏 , 电流 =1A), 这一概念非常重要。
当 R L >100 欧时，电源处于恒压状态（此时电压 =100 伏，电流
当 R L
在恒压状态时，电压稳定，电流随着负载电阻的变化而变化，稳压控制单元工作，稳流控制单元休止。
在恒流状态时，电流稳定，电压随着负载电阻的变化而变化，稳流控制单元工作，稳压控制单元休止。
恒流恒压电源英语翻译 Constant-current constant-voltage power supply
恒流电源 Constant-current power supply
稳压电源 Regulated power supply
