ROSS C4430U电源插座拆解评测（3）

内部解析

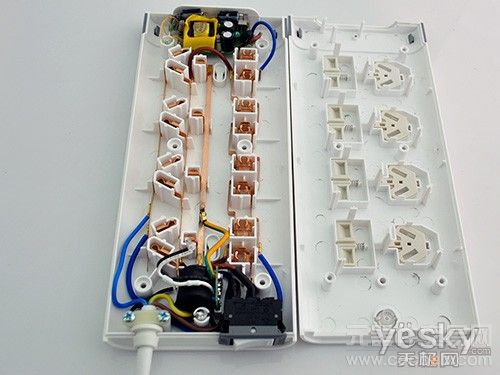

经过一番努力之后，还是可以看到内部的。经过科学布局的插座内部十分整洁。

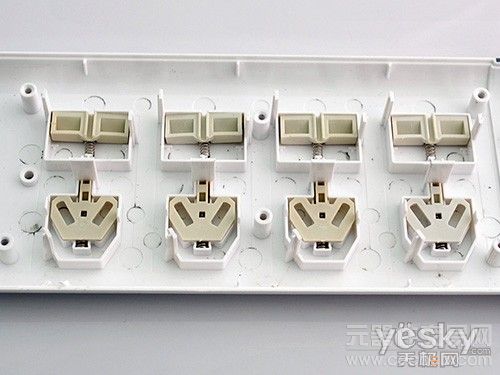

打开之后就可以看到儿童安全防护门部分的构造。防护门默认的位置比孔位略高，当有插头插入时防护门会自动向下滑动到正确的位置。每个防护门的控制机关都是完全独立的。

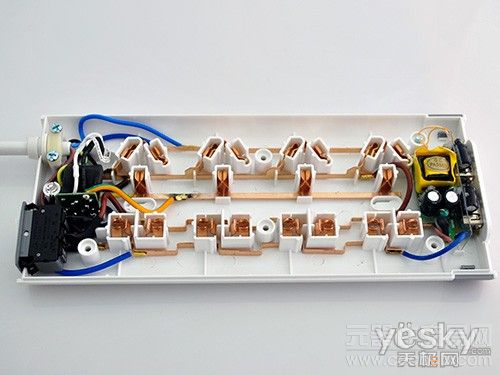

插座内部的主体部分大致分成3块，开关部分、插座部分以及USB供电部分。C4430U整个插座部分使用了一体化设计，中间没有焊点，这样确保导电性达到最佳状态。通常一些劣质插座内部可以看到很多导线用焊接的方式进行连接，焊点不但容易出现虚焊、老化等问题，而且整体导电性也比较差，甚至在使用大功率电器时插座本身都会有一定发热量。

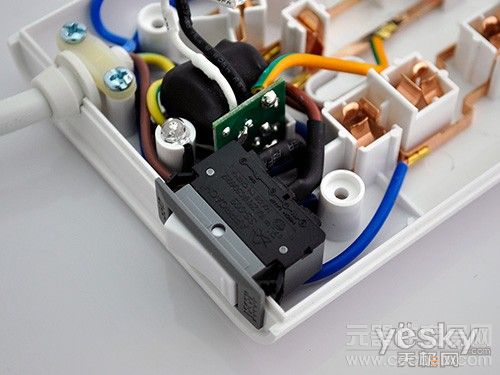

开关部分我们可以看到是一块相对复杂的电路，这里包含了两个模块，从外向内看到的是物理开关，开关后方还连着另一组电路。

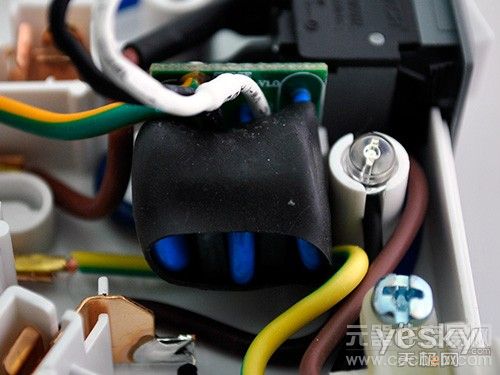

换一个角度就可以看到开关后方连接的这个电路板。这是一个防浪涌模块，也就是插座正面所标注的“防雷击保护”模块的主体部分。在这里有3个压敏电阻。

使用压敏电阻进行防浪涌，是很多高端插座通用的保护方式。压敏电阻是一种比较特殊的电阻，在常规电压状态下它并不工作，或者说可以看作是开路状态。而当遇到浪涌，电压升高到异常值时，压敏电阻便进行工作，吸收掉高压浪涌。如果市电的保护机制失效，比如在这种情况下依然没有跳闸，那么压敏电阻长时间工作会发生熔断，将整个插线板与市电切断，以确保连入插线板的电器不受高压影响。

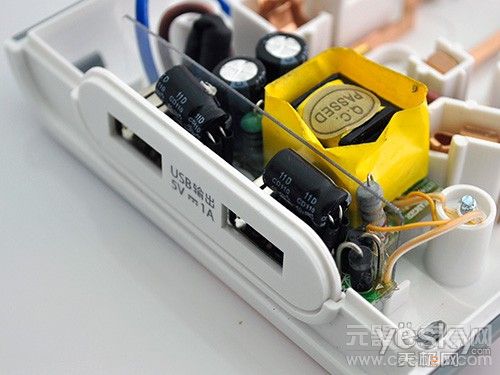

在电路的末端可以看到为USB供电的模块，总体来看C4430U这部分的设计还是相当不错的，比市面上许多独立的USB充电器设计更好。以后会有越来越多的插座产品具备USB充电这个卖点，不过在设计水平以及用料上可能会有很大差别。
