在高频开关电源设计、研发、调试、验收过程中，需要测试很多参数，这里面需要用到许多测量仪器以及它们的一些附件，比如探头、转换器、电脑接口、编程环境等，现在以市面上一些性能价格比比较好的仪器，作为我们以后在这些方面测试的仪器配套方案，以下是我们选择的一些仪器的型号以及他们的可以选择的一些附件，当然还有相关能够完成的功能和一些主要的技术指标：
1、示波器
i. 示波器是在我们进行电子设计中常用的仪器，但是我们在平常使用示波器只是观看一下波形，但是随着电子技术达到发展，现在的数字荧光示波器有很多高级的使用和测量功能，而且用示波器测量的指标以现有的标准来说是比较高的，在配备上一些电压探头、电流探头等以后，测量的功能更加强大
ii. 一般选用的型号为
1. TDS3032B 主板上自带LAN口的数字荧光示波器 52500元
技术指标：300MHz的模拟带宽，2.5Gs/s的最高采样速率，10K的样本采集长度，多语言介面，彩色TFT VGA显示，自带2支500MHz的P6139探头
2. TDS3052+TDS3EM 独立的LAN口的数字荧光示波器 69500元
技术指标：300MHz的模拟带宽，2.5Gs/s的最高采样速率，10K的样本采集长度，多语言介面，彩色TFTVGA显示，自带2支500MHz的P6139探头

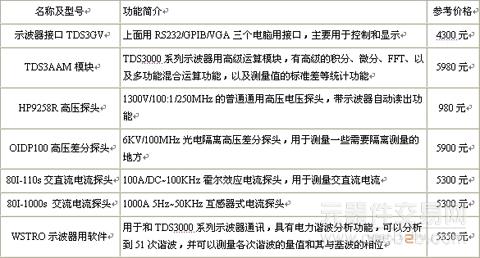

iii. 示波器一般选用的附件以及功能
2、 纹波电压表
型号：台湾博计4030【RS232/GPIB】高精度多功能纹波电压表
*基本指标0.2, 2, 20MHz 带宽，基本精度1%
*每组具有 良/不良(GO/NG) 判别
*全机有PASS/FAIL 判别
*四组同时于 LCD 上显示
*关机前设定记亿
3、 功率分析仪
a) 台湾博计4011A数字化功率表 带GPIB接口
b) V/A/W/PF 显示
c) 0.1%的基本精度
4、 大功率可编程直流电子负载
1. 台湾致茂63312型
a) 0～240A 1~80V 模块式电子负载，一个机框可以最多控制4个模块，最多的通道数可以高大8路
b) 建议选用一个机框带上2个大功率模块，1～2个低功率模块
c) 负载动态工作频率高大20KHz
2. 台湾博计的3318型GPIB电子负载【单台式】 60V120A1800W
3. 台湾博计的3505型GPIB大功率电子负载【单台式】 100V, 120A, 5KW
4. 台湾博计的3510型GPIB大功率电子负载【单台式】 100V, 240A, 10KW
5、 高精度台式万用表
a) 美国吉时利2001型台式万用表，
i. 7 1/2位，高精度台式万用表
6、 高精度电流分流器
a) 台湾博计生产的7550型高精度分流器
⊙0.01% 高精确度
⊙4位半交直流电流表
⊙内含过电流保护
⊙温度系数低于 10ppm/℃
⊙高稳定度、信赖度
说明：具有五组精密又稳定的分流器，分别为10Ω,1Ω,0.1Ω,0.01Ω,及0.001Ω。量测范围从1uA。
