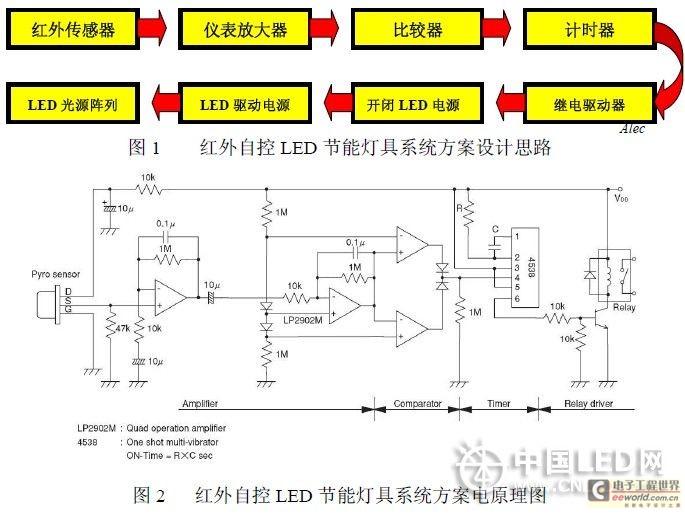

自《LED 照明灯具与传感器技术》一文发表以来，不少读者询问如何使用红外传感器设计LED 节能灯具。今就此红外自控LED 节能灯具设计方案进行探索。红外自控LED 节能灯具系统方案红外传感器输出的信号很小，必须加以放大才能使用，因此红外自控 LED节能灯具系统方案设计思路如图1 所示，将红外传感器的微弱信号通过一个四运放(LP2902M)的仪表放大器放大和比较，经CD4538 多谐振荡器组成的计时器电路，再经一大功率三极管驱动继电器实现LED 电源的开闭，由LED 驱动电源去点亮灯具中的LED 光源或LED 光源阵列。电原理图如图2 所示。
