空心变压器

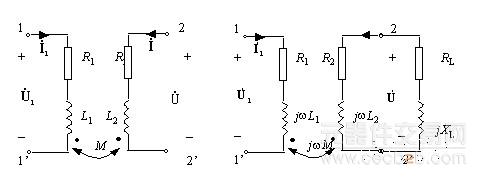

空心变压器即为能够用自感与互感模型抽象的一种实际器件。其模型为
在理解原边、副边、原边回路阻抗、副边回路阻抗，反映(引入)阻抗，原副边等效电路等基本概念的基础上，用前面有关互感的计算方法来解决其分析。
理想变压器
一、 理想变压器的符号
定义变压器的原副线圈的匝数比为变比：N=N1/N2
二、理想变压器的条件
理想变压器是空心变压器在一定理想条件下的抽象。
从理论上来说条件有三：
1.变压器无损耗
1.变压器无损耗
2.全耦合——耦合系数
3.L1 、L2 、M 为无穷大，但是
为常数且等于变比，即
从实际上讲，采用高导磁率的铁磁材料作为铁心，尽量增加线圈匝数，且线圈尽量紧密耦合的变压器可以使用理想变压器模型。
三、理想变压器的变量关系
