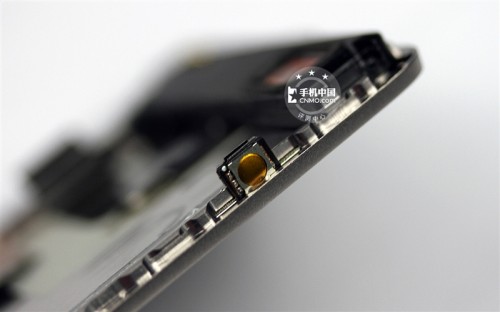

nubia Z5S的独立快门键特写图，和一般手机不同，nubia Z5S的快门键是和屏幕面板连接在一起的，这样可有助于拆卸和组装工作。

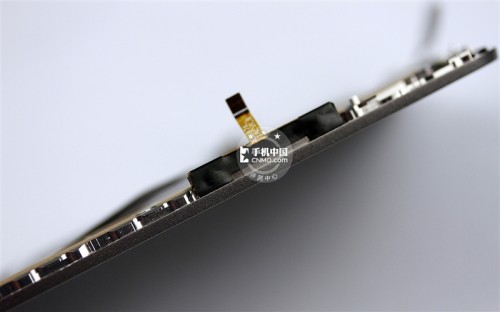

音量调节键也是这样设计的，仅需一根细细的排线即可完成和主板的连接。

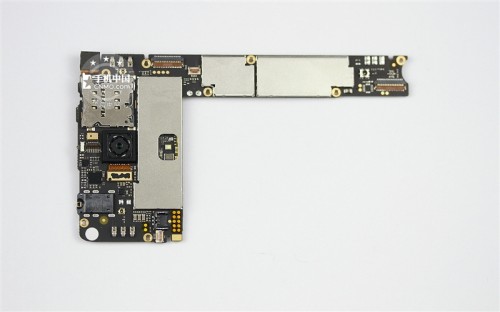

作为此次拆解的重头戏，nubia Z5S的L型主板终于闪亮登场了。此图为L型主板背面图（相对于手机来说），我们可以从中看到后置摄像头、mirco SIM卡卡槽、3.5毫米耳机插口以及大面积的金属屏蔽罩。

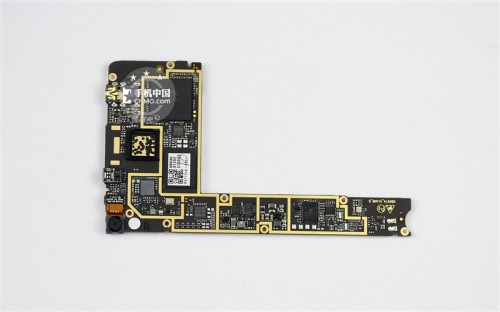

在L型主板的正面，我们终于看到了nubia Z5S的各个主要芯片，500万像素的前置摄像头也被安置于此。不过有一点十分奇怪，似乎这些主要芯片都没有金属屏蔽罩？先别急，下面让我们一起揭晓为什么会这样设计。

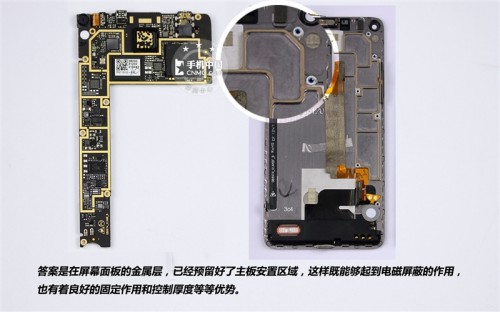

答案是在屏幕面板的金属层，已经预留好了主板安置区域，这样既能够起到电磁屏蔽的作用，也有着良好的固定作用和控制厚度等等优势。
