努比亚Z5S拆解 与小米3拼性价比 （图）（5）

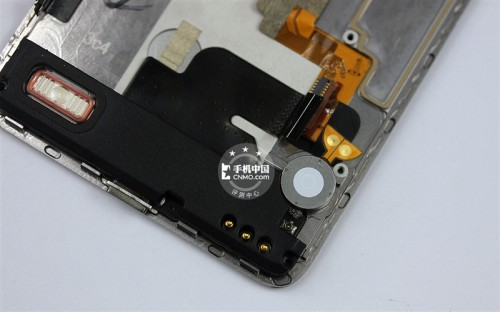

右面为nubia Z5S的振子模块。

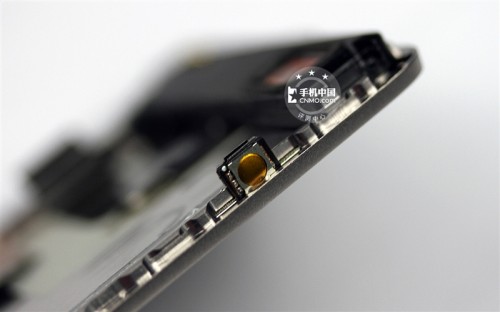

nubia Z5S的独立快门键特写图，和一般手机不同，nubia Z5S的快门键是和屏幕面板连接在一起的，这样可有助于拆卸和组装工作。

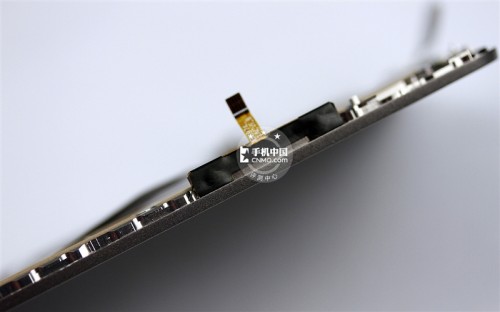

音量调节键也是这样设计的，仅需一根细细的排线即可完成和主板的连接。

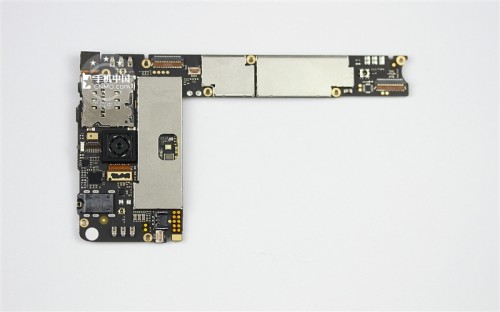

作为此次拆解的重头戏，nubia Z5S的L型主板终于闪亮登场了。此图为L型主板背面图（相对于手机来说），我们可以从中看到后置摄像头、mirco SIM卡卡槽、3.5毫米耳机插口以及大面积的金属屏蔽罩。

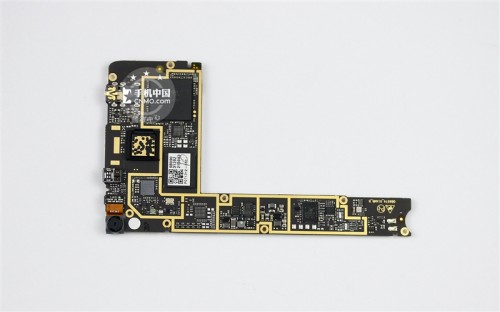

在L型主板的正面，我们终于看到了nubia Z5S的各个主要芯片，500万像素的前置摄像头也被安置于此。不过有一点十分奇怪，似乎这些主要芯片都没有金属屏蔽罩？先别急，下面让我们一起揭晓为什么会这样设计。

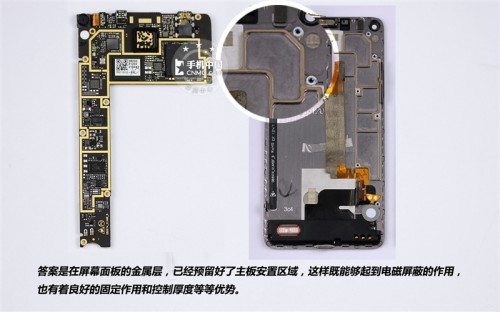

答案是在屏幕面板的金属层，已经预留好了主板安置区域，这样既能够起到电磁屏蔽的作用，也有着良好的固定作用和控制厚度等等优势。

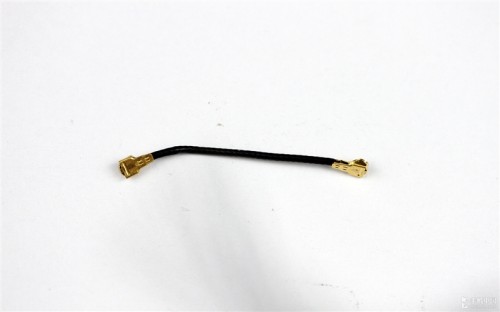

图为nubia Z5S的射频线，它的作用就是增强手机和Wi-Fi信号。

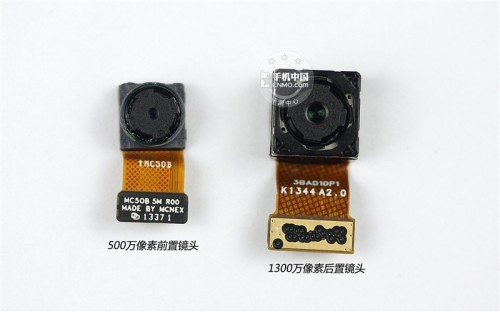

图为从主板上摘下来的两枚摄像头。

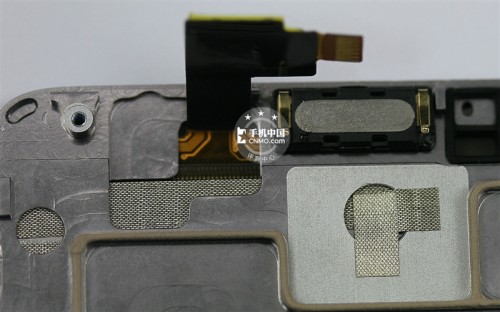

屏幕面板里同样有防干扰和散热的胶布，可见nubia对散热方面真是下足了功夫。

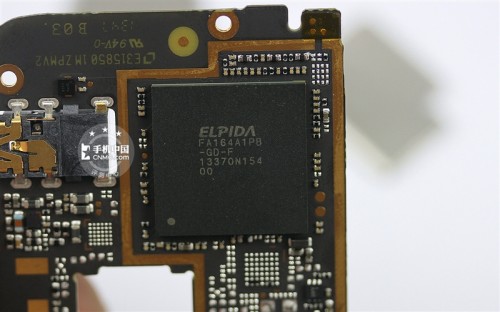

既然主板已经取下来，我们就开始进入芯片的介绍环节吧。首先还是我们最为熟悉的2GB容量必尔达运存芯片，而最令人期待的骁龙800四核处理器也在这块芯片底下。
