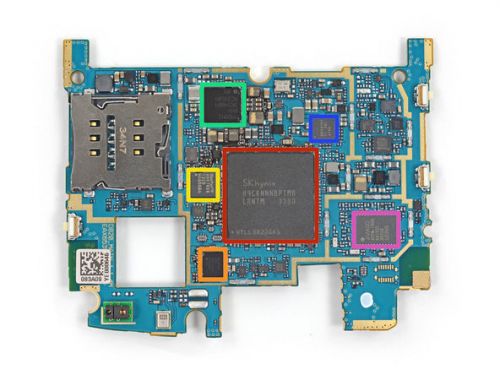

主电路版也是一样，正反两面都用到了。最显眼的面积最大的红色框内是海力士 H9CKNNNBPTMRLR-NTM 2 GB LPDDR3-1600 RAM，RAM 正下方的一层是我们看不到的高通骁龙 800 2.26 Ghz 四核处理器。RAM 左边的黄色框内是 Analogix ANX7808 SlimPort 发射器。RAM 右上方蓝色小框内是德州仪器的 BQ24192 I2C 4.5 A USB/电源适配器充电器。RAM 左下的橙色框内是高通 WCD9320 音频解码器，最后剩下的品红色框内则是 Avago ACPM-7600 前端模块。
从图片可以看到主板右方还有一块小主板，带有电磁干扰屏蔽装置。这块小主板主要装置是无线充电组件以及博通NFC控制器。图片中红色框即是博通BCM20793M NFC控制器。
