第十二步，主板的另一面。

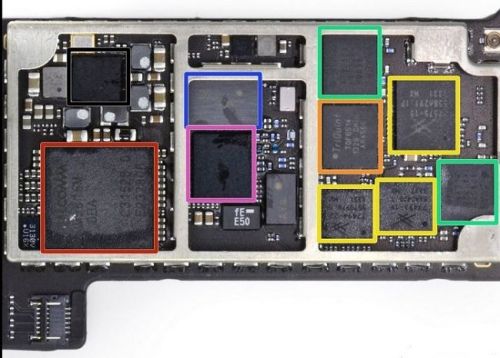

这块基本上都是射频组件，也占据了不少的位置。红色框内是高通 M9615M LTE 处理器。橙色框内是 TriQuint TQF6514 射频功率放大器，类似于 iPhone 5s 6414 型号。黄色框内则是三个 Skyworks SKY77-series LTE 射频功率放大器和双工器模块。青色框内则是两个Avago A79-series LTE 射频功率放大器和双工器模块。中间的蓝色和品红框内分别是 Murata Antenna 天线开关过滤模块和 WTR1605L 收发模块。左上角不起眼的黑色框内是高通PM8018电源管理芯片。
UBM拆解iPad4发现，Dialog Semiconductor为iPad 4提供了D2018电源管理单元，该元件也用在之前每一代的iPad之中。UBM拆解iPad4：改用LG显示屏 A6X搭载四颗图形核心
