Note 3成本不到240美元 三星自创显示器PenTile结构（2）

透过X光影像看3Gb LPDDR3内存

透过X光影像则可看到Note 3的3Gb LPDDR3内存封装，是由两个3方块堆栈组成，以打线方式与基板相连；可见得虽然有很多讨论指出移动内存转向采用硅穿孔(TSV)解决方案，但打线封装仍然是可行的解决方案。该内存芯片尺寸为6.53 mm x 6.08 mm (39.7 mm2)，芯片编号K4E4E324ED。

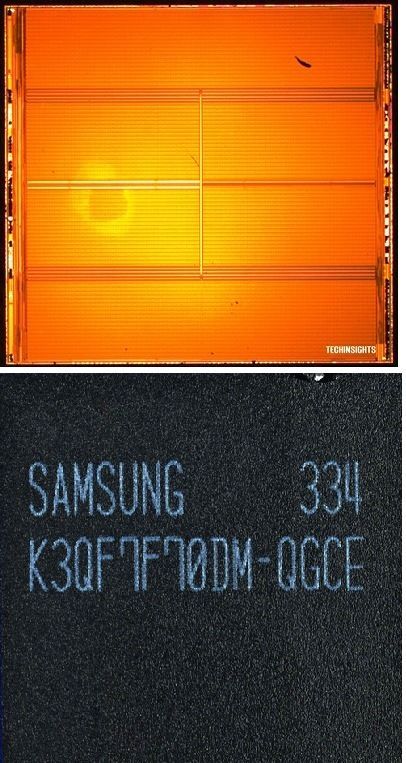

Note 3的3Gb LPDDR3内存

AMOLED显示器并非采用RGB数组

Note 3的特点在于其显示器；第一代Note采用5.3寸屏幕，Note 2为5.5寸，最新的Note 3则是采用5.7寸的Super AMOLED显示器。

根据TechInsights对Galaxy S4的拆解分析，Super AMOLED显示器并非采用RGB数组，而是三星自创的PenTile结构；此种技术号称进一步改善了照片、视频以及屏幕输入数据的渲染效果，同时可降低功耗。

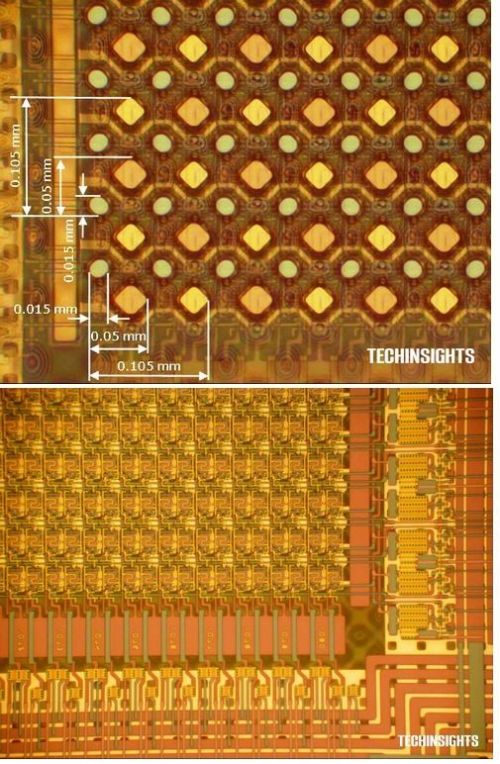

Super AMOLED电路布局(上图为正面，下图为背面)

三星的Note 3零售价为699美元，但TechInsights的成本分析估计该产品的量产成本不到240美元，其中显示器模块与基带处理器芯片占据最多，意味着这款装置的利润表现不错。据统计，三星的Galaxy Note 2出货量约为2,800万支，第一代Note的出货量则达到3,800万支左右；而该公司CEO J.K. Shin则预估，Note 3的出货表现将会胜过前两代产品。

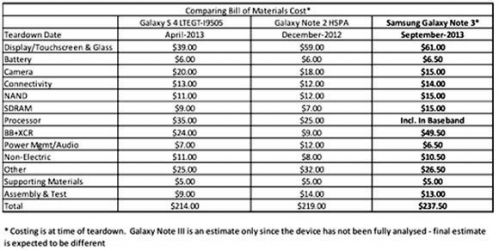

Note 3物料清单成本估计
