摩托罗拉最新旗舰Moto X完全拆解（7）

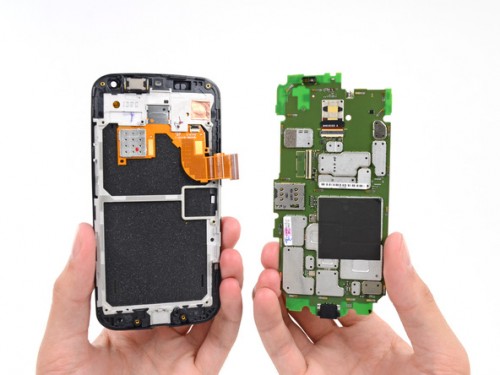

成功取下主板

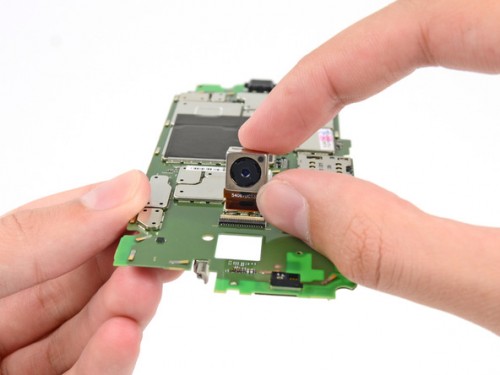

从主板上取下1000万像素的ClearPixel后置摄像头模块

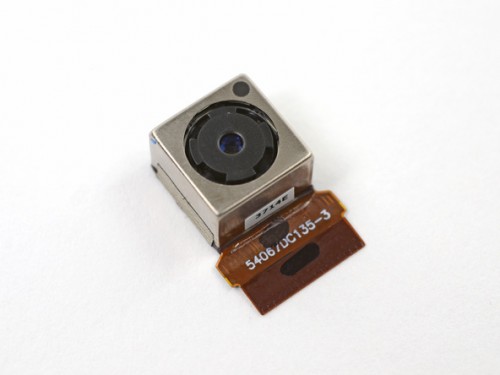

拧开全部螺丝，就能够分开主板和屏幕。Moto X 的主板很整洁，没有复杂的元素。主板上 1000 万像素的后置镜头：

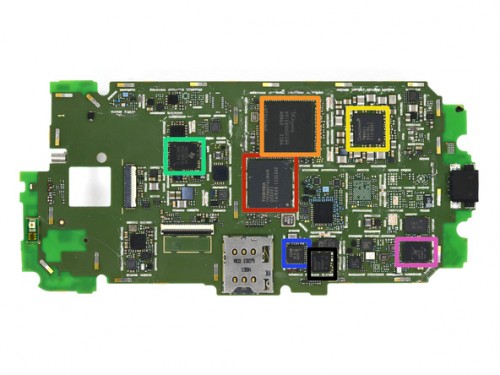

主板正面（从左至右）

绿色：德仪定点数字信号处理器TMS320C55

红色：东芝THGBMAG7A2JBAIR 16GB eMMC NAND闪存

橙色：SK Hynix公司的H9TKNNNBPDAR RAM内存，高通S4 Pro处理器也封装在里面

蓝色：恩智浦半导体的NFC芯片NXP 44701

黑色：德仪信号微控制器MSP430 F5259

黄色：高通PM8921电源IC芯片

紫色：思佳讯的多频功率放大器，支持GSM / EDGE/WCDMA/ HSDPA/ HSUPA/ HSPA+/ LTE

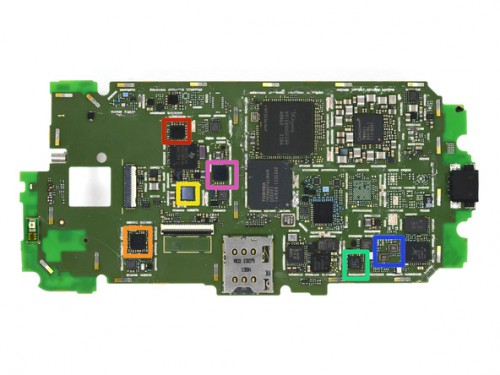

主板正面其他一些芯片

橙色：802.11ac组合Wi-Fi/蓝牙/FM芯片高通WCN3680

红色：高通WCD9310独立音频解码芯片

黄色：恩智浦半导体的NXP TFA9890 D类音频功放

紫色：爱普科斯B7959无线/蓝牙过滤器

绿色：思佳讯77737 LTE功率放大器

蓝色：0V00660 A56G 1B
