一 根据IEC60384 14 电容器分为X电容和Y电容根据IEC60384－14，电容器分为X电容和Y电容
1. X电容是批跨于L-N之间的电容；
2. Y电容是L-G/N-G之间的电容。电容之间的电容
二．X电容又分为X1,X2,X3,主要差别在于
1. X1耐高压大于2.5 kV, 小于等于4 kV；
2. X2耐高压小于等于2.5 kV；
3. X3耐高压小于等于1.2 kV。
Y电容底下又分为Y1, Y2, Y3,Y4, 主要差別在于: (耐直流电压等级)
1.1 Y1耐高压大于8 kV；
2. Y2耐高压大于5 kV；
3. Y3耐高压n/a；
4. Y4耐高压大于2.5 kV。4 Y4耐高压大于2 5 kV
它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.
安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人安规电容是指用于这样的场合 即电容器失效后 不会导致电击 不危及人
身安全. 它包括了X电容和Y电容。
x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Yx电容是跨接在电力线两线（L N）之间的电容 一般选用金属薄膜电容；Y
电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出
现。基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是
nF级。X电容抑制差模干扰，Y电容抑制共模干扰F级 X电容抑制差模干扰 Y电容抑制共模干扰
安规电容安全等级 应用中允许的峰值脉冲电压 过电压等级（IEC664）
线路受到雷击而引起，开关操作而引起，也可以是由于转换相邻设备而引
起，也可以是转换使用该电容的设备而引起。如果选择不当，电容无法承起 也可以是转换使用该电容的设备而引起 如果选择不当 电容无法承
受高的脉冲电压，易于击穿、失效。
表1中的绝缘类型是过电压类型，显示出X1电容具有较高承受脉冲电压的表 中的绝缘类型是过电压类型 显示出 电容具有较高承受脉冲电压的
能力，但是要注意的是X1电容最大的承受能力也是4KV，并不是所有的场
合都可以使用X1电容。如果电路输入侧的脉冲电压很高，则需要使用浪涌
吸收器来降低线路中的脉冲电压大小
X电容的使用原则：
1. 在交流整流之前的电容要使用X电容；
2. 永久连接式设备，一般应使用X1电容
（固定连接一般配电是直接从建筑物
主配电连接过来的，过电压等级认为等
同于建筑物主配电的过电压等级）；
3. 可插式设备，一般应使用X2电容；
4. 对于存在高输入脉冲的电路，要先判断4 对于存在高输入脉冲的电路 要先判断
脉冲电压是否超过电容的承受能力，
然后选择合适的电容。
通常,X电容多选用纹波电流比较大的聚脂薄膜类电容。这种类型的电容,体积
较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小。普通电容纹波较大 但其允许瞬间充放电的电流也很大 而其内阻相应较小 普通电容纹波
电流的指标都很低,动态内阻较高。用普通电容代替X电容,除了电容耐压无法
满足标准之外,纹波电流指标也难以符合要求。 因此当X电容器失效后，不会
导致电击，不危及人身安全.导致电击 不危及人身安全
安规电容X
5. X电容，聚苯乙烯（薄膜乙烯）电容，聚苯乙烯 的耐电压较高，适合
EMI 电路的高压脉冲吸收作用;
6. 容量计算：一般两级X电容，前一级用0.47uF,第二级用0.1uF；单级则
用0.47uF.目前还没有比较方便的计算方法。（电容容量的大小和电源用0 47uF 目前还没有比较方便的计算方法 （电容容量的大小和电源
的功率无直接关系）;
7. X电容所说的是峰值电压，不是额定电压，X电容一般用MPX（金属化7 X电容所说的是峰值电压 不是额定电压 X电容 般用MPX（金属化
聚丙烯模电容）他们的额定电压也是几百伏，如一种X2标示为MPX-
X2-250VAC/275VAC。
安规电容Y
Y 电容是一种使用于在电容器失效
是不会导致电击危险的场合所使用
的电容器或RC 组件，一般使用
于L-PE, N-PE 之间，这两个Y 电容
连接的位置比较关键,必须需要符合连接的位置比较关键 必须需要符合
相关安全标准, 以防引起电子设备
漏电或机壳带电,容易危及人身安全
及生命。它们都属于安全电容,从而及生命 它们都属于安全电容 从而
要求电容值不能偏大,而耐压必须较
高。

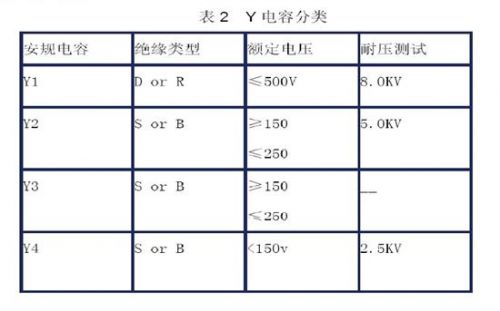

Y 电容按照对电击的防护等级、对脉冲电压的承受能力使用电压范围分为
Y1，Y2，Y3，和Y4 电容, Y 电容使用时要注意所跨界的绝缘，另外需要
注意电路中脉冲电压的大小。因此在设计的使用，要注意电容管脚和其他
带电体之间的绝缘，如果距离不够大，可以使用加套管、点胶、加瓷柱等
来限制电容的移动。
安规电容Y
Y 电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作
用下，流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151用下 流过它的漏电流的大小和对系统EMC性能影响的目的 GJB151
规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外，
还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极
端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安端恶劣环境条件下出现击穿短路现象 Y电容的耐压性能对保护人身安
全具有重要意义。
根据上述说明，Y电容设计规则如下：(可适当选择)
1.市电输入L/N线对大地：（2颗222/250V Y2）市电输入线对大地 （ 颗）
2.市电经过一级共模扼流圈后的两线对大地：（2颗222/250V Y2）
3.整流桥输出的低压端（变压器初级低压端）对大地：（1颗222/250V Y2）
4.变压器初级低压端对变压器次级低压端：(共用1颗103/1kV4 变压器初级低压端对变压器次级低压端：(共用1颗103/1kV Y1)
4.低压侧直流输出对大地：（1颗103/1KV)
6.低压输出侧GND对大地：（1颗103/1KV)
安规电容注意事项
X，Y电容必须满足使用的电压要求，对于超过标称电压的，可以选择串
联使用来均压，但是必须使用完全一致的电容串联；
X，Y电容必须满足温度要求，对于Y电容，UL认证时的温度最高只能为85度，
这是由于UL标准最高只进行85度的测试，但是欧洲认证的温度往往较高，目
前UL同意采用欧洲认证的Y电容温度作为最高的使用温度。
考虑电路输入端的可能的脉冲电压的大小，不同的电容承受脉冲电压的大小不
同，电容的耐压不能小于电路中的脉冲电压的峰值。例如：UPS的输入端，考
虑过电压等级III，一般来说脉冲电压峰值为4000V，所以输入端只能选择X1，
Y1,Y2电容。Y1 Y2电容
作为安全电容的X, Y 电容,要求必须取得安全检测机构的认证。电容外观一般
都标有安全认证标志（如UL、CSA都标有安全认证标志（如UL CSA 等标识）和耐压AC250V 或AC275V 字样字样。
必须强调，X,Y 电容不得随意使用标称耐压AC250V 或者DC400V 之类的普通
电容来代用。
安规电容选型

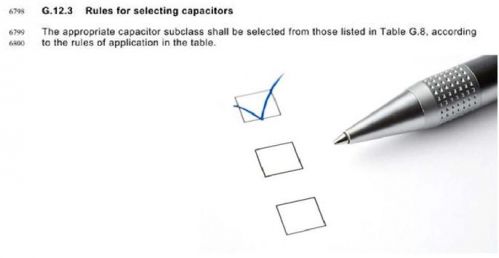

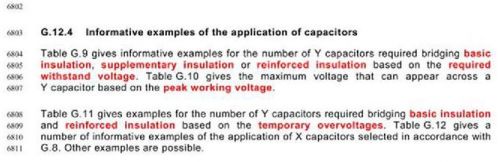

根据108/455/CD (IEC 62368-1) 附录部分选择电容的内容。108/455/CD (IEC 62368-1)
首先电容是按照IEC60384-14中标定规格的：
对于逆变器中X，Y电容的选择，我们需要考虑所要求的绝缘要求，基本绝缘，附加
绝缘，双重绝缘，加强绝缘在不同的绝缘要求中，电容的选择也是存在区别的。其次
我们根据电路的工作电压，过电压等级。
