拨开排线取下主板
底部主板可拆卸的部分很少，我们将主力放在主板上面。在主板上有若干个排线，我们接下来要做的就是拔掉这些排线。这些排线包括：主板与底部主板间、主板与屏幕间和主摄像头旁等。拆排线的时候一定要异常小心。连接主板和底部主板的是一条高频端子线，起到传输手机信号的作用。
连接主板和底部主板的排线

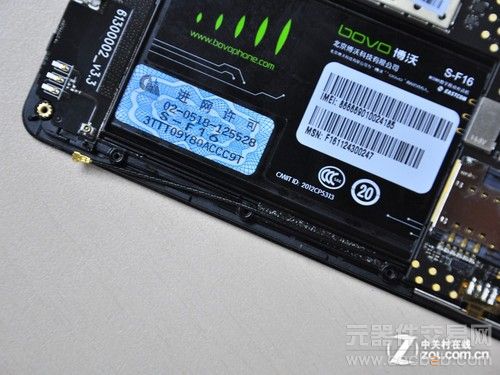

高频端子线

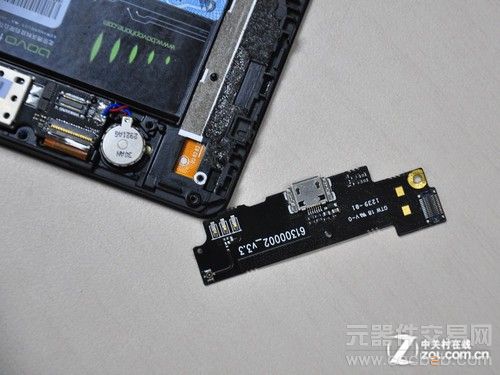

拆下底部主板

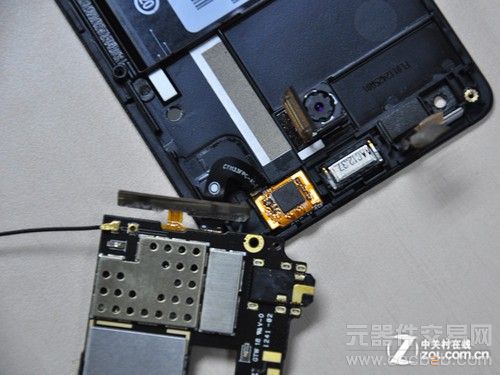

主板被从机身上卸下来，我们看到博沃S-F16的主板采用了主流的L型设计，各种排线布局合理，空间利用的比较充分。“L”顶端的电池一样的物件其实就是手机的振动单元，手机开机时传出的震动感就是从这里发出的。主板上面的屏蔽罩很多，我们用螺丝刀轻易就可以翘下来。

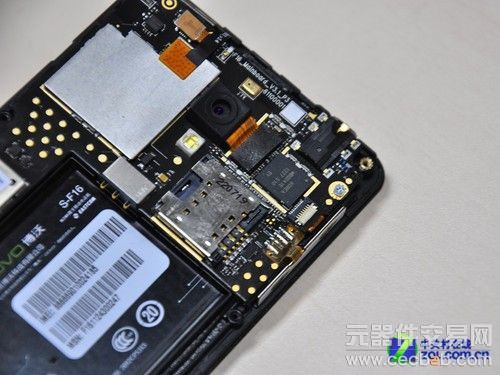

主板集成了很多原件

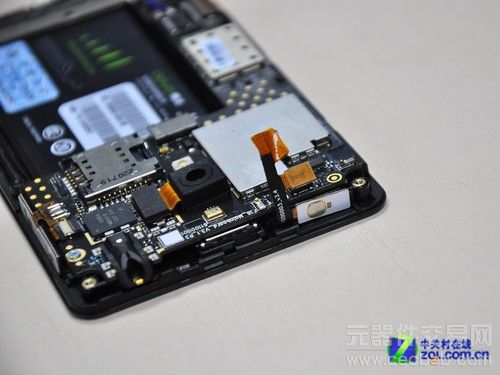

开机键和耳机插孔的位置
音量键

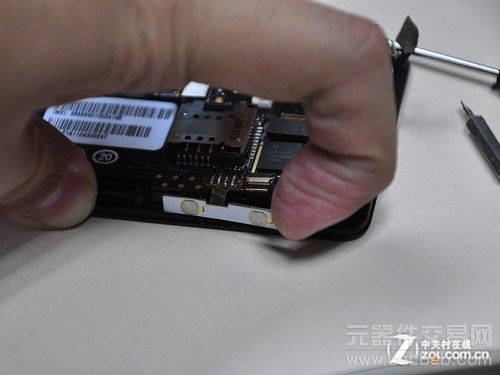

将音量键取下来

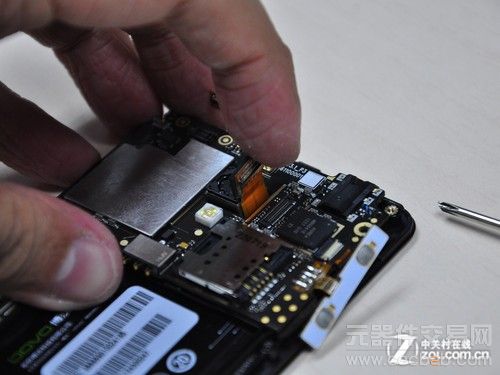

主摄像头旁的排线要小心取下

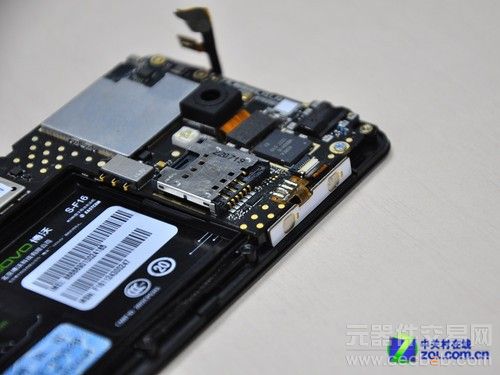

主板即将取下
