防监控的发展
随着几年来金融服务业的速迅发展，全国民营商业银行掘起，而其安全保卫关系到社会稳定和人民财产安全，一直以来就是安全防范行业发展的重点。银行业成为首批进行视频监控数字化的行业之一，大量的监控摄像头、视频采集卡、信息传输设备、硬盘录像机(DVR)和监视器被应用其中，对银行网点、ATM机和金库等场所进行监控。银行业数字视频监控系统的大规模兴起推动了安防行业的迅猛发展，随着银行监控系统的完善与数字化技术的发展，银行总行到分行、分行到分理处、分理处到储蓄所间实施远程监控就成为可能。在未来的视频监控市场中，技术焦点将越来越多地集中于数字化、网络化、智能化、综合化方案，银行监控系统联网及智能化将是不可阻挡的发展趋势。
一、银行安防监控的重要性
银行作为金融服务的营业场所，位于城市的各个角落，属于国家的重点安全防范单位，它具有规模多样、重要设施繁多、出入人员复杂、管理涉及领域广等特点。它作为当今社会货币的主要流通场所、国家经济运作的重要环节，以其独特的功能和先进的技术广泛服务于国内各行业中，因此，提高银行系统的科学性和安全防范能力显得尤为重要。银行作为金融服务的营业场所，其系统设备的安全性以及使用人员的安全性一直备受人们的关注。
为了遏制和打击犯罪、减少金融风险，银行需要对重要地点和营业场所进行有效和可靠的监控，实现对重要地点和营业场所的音、视频资料保存。银行柜员制录像监控主要目的是监控录制柜台工作人员每天的现场工作情况，包括与客户的交易过程，减少银行柜员制业务中出现的错误和纠纷，为可能出现的交易纠纷及其它经济犯罪活动提供录像资料及法律依据;自动柜员机ATM监控保证银行ATM的安全运行，保护持卡人和银行的利益，防范各种针对ATM的犯罪行为，妥善解决用户在使用过程中发生的纠纷，在ATM上加装监控系统以获得准确的事故证据资料，切实保障银行和储户的权益，有效防范金融诈骗等犯罪活动，建立高效的实时监控录像系统已成为银行重要的管理手段。
二、POE交换机银行监控无源传输解决方案的构成
监控中心工作站
建立一个统一的监控管理平台,对系统的重要信息进行本地、中心的多重备份管理，保证录像数据等资料的安全性。
主操作终端及显示系统：将图像分配到电视墙，处理远程网点传来的信息，对远程网点进行控制。
报警信号接收系统：接收门禁和其它报警信号的输入，进行相应的编码处理后，传输到主控中心的管理与视频分配服务器。
远程工作站
远程工作站是实时的、点到点的视频传输系统，利用Internet/Intranet技术，用户可利用远程工作站接入系统，接收各个监控点联网终端通过网络传输过来的视频和报警信息，实现远程监控和维护。
前端监控网点
1.柜台监控---监控营业员点钞动作、票据面值与张数、点钞机工作情况以及当前客户的面孔，25帧/秒。可加装紧急按钮。
2.营业区厅监控---监控银行职员和顾客在内厅工作情况。
3.ATM机监控---监控使用客户的行为及面孔，24小时监控，密码区作马赛克保密处理。
4.金库监控---监控出入所有人员，要求面部清晰，不留盲区，24小时监控，加装主动双鉴红外探测器，与报警门禁实现联动报警。
三、方案设计特点
以网络摄像机和网络监控管理平台为核心，以POE交换机为传输设备的纯数字监控系统有以下特点：
1、性能稳定可靠，无需专人管理
网络摄像机是基于嵌入式技术，采用嵌入式实时多任务操作系统，代码是固化在FLASH中系统更加稳定可靠，使用天视达网络摄像机的网络监控系统不存在机器死机造成系统无法正常运行的问题。稳定性、可靠性大大提高，无需专人管理，非常适合于无人值守的环境
2、安装方便安全，管理简单集中
网络视频监控系统极大的简化了监控系统中可能涉及的设备种类和数量，它完全取代了模拟监控系统中的视频矩阵、切换器、画面分割器、字符叠加器等不仅减少了调试设备的施工周期，同时减少设备的使用，可提高整体系统的稳定性和可靠性，减少日后维护设备的难度。使用时只需在IE中输入网址就可以观看图像，同时POE交换机使用现有的网线不仅仅可以传输数据和声音，同时还可以传输电能，与各种安防设备结合使用，极大降低了安装与维护的成本开支，做到集中管理。另外PoE交换机可主利用不间断电源系统(UPS)，长时间稳定的工作，安全性要高很多。
3、图像清晰而且占用带宽低
有些网络摄像机芯片采用国际最新H.264压缩方式进行图像压缩，能利用很窄的带宽，过帧重建技术术术，压缩和传送资料。压缩比最高达200:1。服务器还能根据带宽大小自动调节码流。因此不会过多地增加网络负担。
4、高性能系统具有几乎无限的无缝扩展能力
网络摄像机的先进性在于运用了强大的视频处理专用芯片，能够在200~500KB带宽下网络上以实时速度传送高质量的动态图象，并支持多用户同时访问。局域网下可以允许无限多用户同时访问。天视达网络摄像机都以IP地址进行标识，增加设备只是意味着IP地址的扩充。
5、可组成非常庞大的监控网络
网络摄像机采用基于嵌入式网络视频服务器为核心的监控系统，在组网方式上与传统的模拟监控和基于PC平台的监控方式有极大的不同，由于网络视频服务器输出已完成模拟到数字的转换并压缩，采用统一的协议在网络上传输，因此它支持跨网关、跨路由器的远程视频传输。
6、远程系统维护和系统管理
网络摄像机提供软件访问和远程WEB访问功能。管理员通过软件远程管理系统设备，不必到达设备现场，提高的设备维护效率。同时，管理员可以对用户信息进行修改：远程增加、删除、监控地点、用户的控制权限、录像时间和报警等信息。当这些信息修改之后，管理员不用对客户端进行维护，用户只要在重新登录系统一次，即可得到管理员重新分配的信息，大大的减轻管理人员的软件维护工作量。
四、方案设计
方案设计

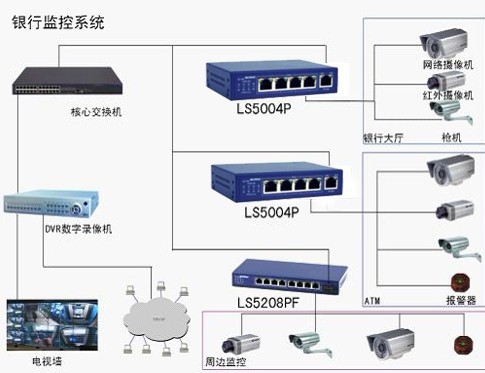

系统拓扑图
系统拓扑图
根据银行监控环境和需求，我们把该监控系统分两大块来描述。银行室外监控区域和银行室内监控区域。
4.1、银行室外解决方案
在银行周边相隔5米的地方，建一个视频采集点，采用红外摄像机24小时监控，从而达到覆盖的目的。从楼宇的监控中心布POE网线信息点，解决基站的电源及数据，也可以根据情况在就近连接到网络。摄像机采用防水防尘设计，防雷保护电路，确保室外全天候监控的安全性。采用SONY最新的SuperHADIICCD，ICR日夜转换设计，夜晚低照环境下也能提供清晰的画面。
自动侦测摄像机工作状态
保证视频被破坏(视频线被剪断，视频源被切断，摄像机损坏等等)的情况下及时报警提醒，避免录下无用视频或及时处理破坏行为;

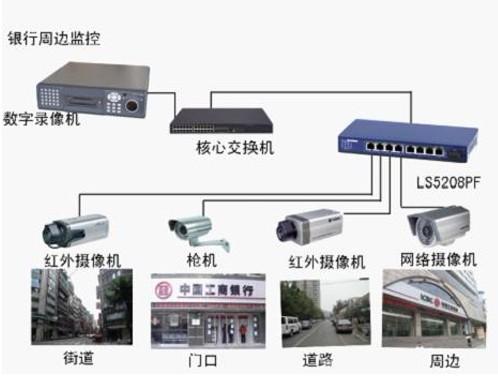

银行室外解决方案
4.2、银行室内解决方案
银行大厅
该区域是银行进出的重要区域，对于银行安全监控的作用非常重要。要求24小时对银行大厅情况进行监控，确保银行的安全。即使夜晚灯光关闭，也能提供清晰画面。从监控中心机房开始做布线，到核心交换机，再接上POE供电系统，拉POE网线进行大厅内的6台摄像机供电，摄像机吸顶安装，对大厅进行覆盖。

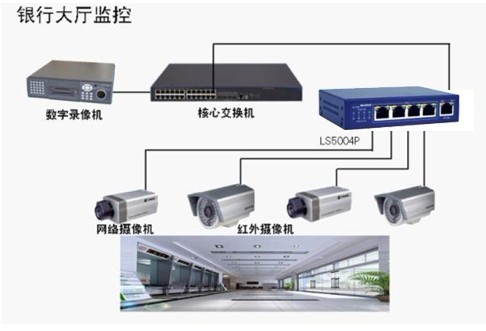

银行大厅
ATM区域
ATM机监控系统、报警处理两个部分。ATM自动提款机录像监控的主要目的是监控每一笔交易时的现场情况，为防止出现交易纠纷或恶意透支及其他经济犯罪提供录像资料，同时也监控对提款机的破坏行为。通过软件将针对不同的工作状态如：监视、振动、出钞、接近四种状态，采取相应的摄像、录像方式感应到强烈震动时，探测器发出报警触发信号启动录像机进行录像，同时通过声光报警装置发出警报信号。

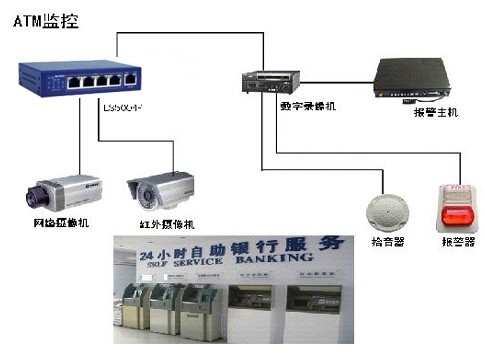

ATM监控
柜员区
该区域是银行业务的重点区域，柜员背景一般是大面积的玻璃墙，光线较亮。要求可看清客户的面貌，交易全过程，可分辨钞票面额。营业大厅监控系统由前端设备、传输设备、控制设备、显示和记录设备四大部分组成，监控的对象有柜台工作人员每天的工作现场情况，为银行业务管理、交易纠纷及其他经济犯罪活动提供录像资料，因此，对系统录像的清晰度、录像时间、录像检索、系统稳定性、方便性、智能化均有较高的要求。
五、安装
摄像机安装说明
摄像机安装在3米高的固定杆上面
采用48V电源供电，在POE网线接进摄像机的接头，应该用电工胶布包扎好。基站应良好固定，并保证整齐、美观。POE网线(双绞线)的布放，穿ф32PVC管，在楼宇内的布线，要求紧贴内壁，每隔1米用卡码固定，外观要求干净整洁、横平竖直。线缆路由中遇有弯曲需要，应使用弯头连接，弯曲半径要求不小于线缆直径的8倍，应避免弯曲超过90度及线缆过紧缠绕等情况，在户外的线缆布放，应该建设地底走线管道，并有结实的敷面，防止塌陷
电源取用情况说明
统一在监控中心取电，室外终端只需POE供电，不需要再额外取电
接地情况
POE网线一定要接避雷器，避雷器需要有电源避雷和网线避雷功能，避雷器一定要接地。
六、产品选型
1、前端部分
海康威视新近推出热成像网络摄像机采用先进的被动红外热成像技术，可达到384x288的分辨率采用标准的H.264/Mjpeg视频压缩技术，压缩比高，且处理非常灵活
全实时网络监控，可扩展接入标准平台软件
支持PoE网络功能
2、传输部分(将PoE交换机作为网络传输的重要设备)
PoE交换机采用优特普领先的HyperTransLRE技术，不仅能够供电，也能够延伸距离，一举两得，大大节省了TCO总体成本。并且我们针对不同的环境采用不同的设备，遵从以客户为中心的原则，在能解决问题的情况下，使用高性价比的设备，比如室内环境一般，我们就采用LS5004P。
传输设备的简要介绍：
PoE交换机是网络传输的重要设备，采用优特普通信的LS5004P，LS5208PF。PoE交换机消除了为这些设备特意连接电源插座的麻烦。使那些连接交流电源困难的设备的连接更灵活，并且安装费用最低化，同时做到集中化管理。
