<strong>一、概述

　　TP4056是一款完整的单节离子电池采用恒定电流/恒定电压现充电器。其底部带有散热片的SOP8封装与较少的外部元件数目使得TP4056成为便携式应用的理想选择。T04056可以适合USP电源和适配器电源工作。

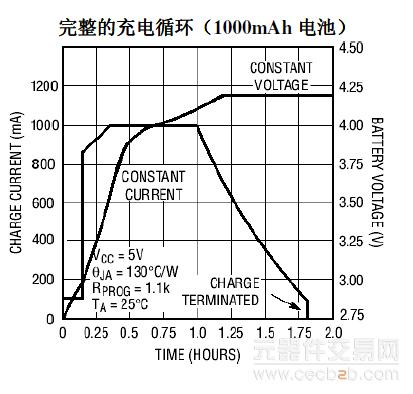

　　由于采用了内部PMOSFET架构，加上防盗充电路，所以不需要外部隔离二极管。热反馈客队充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后将至设定值1/10时，T04056将自动终止充电循环。

　　当输入电压(交流适配器或USB电源)被拿掉时，TP4056自动加入一个低电流状态，将电池漏电将至2uA以下。TP4056在有电源时也可置于停机模式，以而将供电电流将至55 uA。TP4056的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于只是充电、结束的LED状态引脚。

　　特点：

　　1、高达1000mA的可编程充电电流;

　　2、无需MOSFET、检测电阻或隔离二极管;

　　3、用于点解锂离子电池、采用SOP封装的完整性充电器;

　　4、恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电充电镀铝最大化的热调节功能;

　　5、精度达到士1.5%的4.2V预设电电压;

　　6、用于电池电量监测的充电电流监控器输出;

　　7、自动再充电;

　　8、充电状态双输出、无电池和故障状态显示;

　　9、C/10充电终止;

　　10、待机模式下的供电电流为55uA;

　　11、软启动限制了浪涌电流;

　　12、电池温度检测功能;

　　13、采用8引脚SOP—PP封装。
