pc817是常用的线性光藕，在各种要求比较精密的功能电路中常常被当作耦合器件，具有上下级电路完全隔离的作用，相互不产生影响。

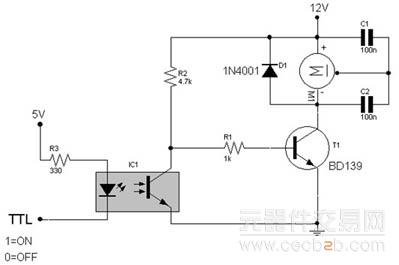

<光耦pc817应用电路图>
当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。
普通光电耦合器只能传输数字信号(开关信号)，不适合传输模拟信号。线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。
PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。
PC817集电极发射极电压V 与发光二极管正向电流If关系。
应用电路：
对L298N的IN1、IN2、IN3、IN4、ENA、ENB六根控制线都进行了光电隔离，因为这6根线只要有1根不隔离，一旦和控制端的VCC或GND组成回路了，都使得其它的光电隔离大打折扣了。
