与当代 Ivy Bridge 相比，Haswell 处理器采用了全新的微架构，提升每个时钟周期完成的指令数，具有更好的能效比，功耗也更低。虽然同为 22nm 制程，但是 Haswell 处理器的核心面积比 Ivy Bridge 处理器的略大。其中后者的核心面积为162mm²，而前者则在 185mm² 左右。

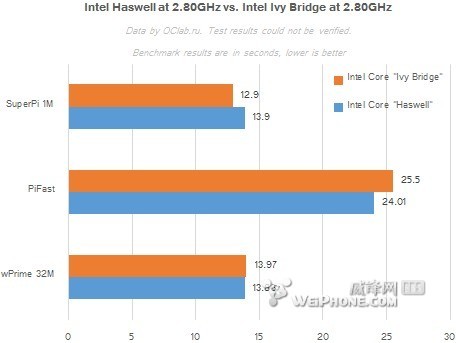

国外科技网站 OCLab.ru 曾拿到了 LGA1150 Haswell 处理器工程样品，并与当代的 Ivy Bridge 处理器进行了基准测试对比。测试人员将两款处理器的主频都设为 2.8GHz，分别使用了 SuperPi 1M、PiFast 以及 wPrime 32M 进行测试。结果发现Haswell 除了在一项 SuperPi 1M 测试中不如 Ivy Bridge 之外，其他测试都与后者相当，或者强于后者。
在显示性能方面，Haswell 会有三种级别的图形核心，入门级 GT1、主流 GT2、高性能 GT3，都支持 DirectX 11.1、OpenGL 3.2、OpenCL 1.2，支持更宽的数据路径，采样和几何单元也有所改进，GT3 甚至还有额外的板载缓存。GT2 扩充为 20 个流处理器、2 个纹理单元，GT3 则是 GT2 的翻倍，流处理器达到了 40 个。对比同级别的 Ivy Bridge 图形核心，GT1、GT2 的游戏性能均可以提升 15%~25%，可能拥有四十个执行单元的 GT3 更是会比现在的 GT2 快上 50%~100%。而在超低压领域依然会使用 GT3，性能可比现在提升大约 30% 。
目前 Ivy Bridge 超极本的电池续航时间达到了 4~5 小时，而采用 Haswell 处理器的超极本可提供 6~7 小时的续航时间。英特尔在 IDF 信息技术峰会上展示，搭载 Haswell 处理器核芯笔记本，一次充电可以 24 小时运行，10 天联网待机（显示器睡眠，但是能联网接收邮件，微博或者通过云端同步文件等），消耗能量比当前架构的芯片少 20 倍以至于其甚至可以通过太阳能电池运行。
英特尔体系结构组副总裁 Rani Borkar 最新指出，和目前的 Ivy Bridge处理器相比，搭载Haswell 处理器的机型功耗大幅降低，续航能力将提高 50%。Rani Borkar 表示：“我们的移动芯片将在功耗方面进行大幅优化，笔记本、平板电脑等移动设备的续航能力将提高 50%，而在用户更为关心的性能方面，Haswell 也有 20% 的提升，用户完全不必担心。”
