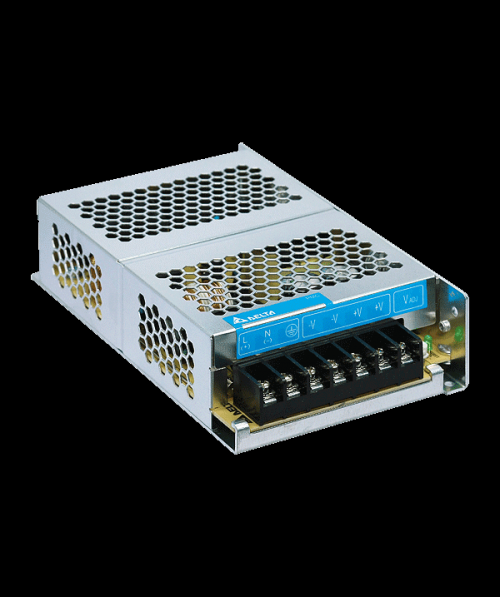

DRP012V100W1AA台达导轨电源-反激
介绍一些关于台达电源的技术资料。反激电源变压器磁芯是工作在单向磁化状态，所以磁路需要开气隙，类似于脉动直流电感器。部分磁路通过空气缝隙耦合。为什么开气隙的原理本人理解为：由于功率铁氧体也具有近似于矩形的工作特性曲线（磁滞回线），在工作特性曲线上Y轴表示磁感应强度（B），现在的生产工艺一般饱和点在400mT以上，一般此值在设计中取值应该在200-300mT比较合适、X轴表示磁场强度（H）此值与磁化电流强度成比例关系。磁路开气隙相当于把磁体磁滞回线向X 轴向倾斜，在同样的磁感应强度下，可承受更大的磁化电流，则相当于磁心储存更多的能量，此能量在开关管截止时通过变压器次级泻放到负载电路，反激电源磁芯开气隙有两个作用：其一是传递更多能量，其二防止磁芯进入饱和状态。
反激电源的变压器工作在单向磁化状态，不仅要通过磁耦合传递能量，还担负电压变换输入输出隔离的多重作用。所以气隙的处理需要非常小心，气隙太大可使漏感变大，磁滞损耗增加，铁损、铜损增大，影响电源的整机性能。气隙太小有可能使变压器磁芯饱和，导致电源损坏。
所谓反激电源的连续与断续模式是指变压器的工作状态，在满载状态变压器工作于能量完全传递，或不完全传递的工作模式。一般要根据工作环境进行设计，常规反激电源应该工作在连续模式，这样开关管、线路的损耗都比较小，而且可以减轻输入输出电容的工作应力，但是这也有一些例外。
需要在这里特别指出：由于反激电源的特点也比较适合设计成高压电源，而高压电源变压器一般工作在断续模式，本人理解为由于高压电源输出需要采用高耐压的整流二极管。由于制造工艺特点，高反压二极管，反向恢复时间长，速度低，在电流连续状态，二极管是在有正向偏压时恢复，反向恢复时的能量损耗非常大，不利于变换器性能的提高，轻则降低转换效率，整流管严重发热，重则甚至烧毁整流管。由于在断续模式下，二极管是在零偏压情况下反向偏置，损耗可以降到一个比较低的水平。所以高压电源工作在断续模式，并且工作频率不能太高。
还有一类反激式电源工作在临界状态，一般这类电源工作在调频模式，或调频调宽双模式，一些低成本的自激电源（RCC）常采用这种形式，为保证输出稳定，变压器工作频率随着，输出电流或输入电压而改变，接近满载时变压器始终保持在连续与断续之间，这种电源只适合于小功率输出，否则电磁兼容特性的处理会很让人头痛。
反激开关电源变压器应工作在连续模式，那就要求比较大的绕组电感量，当然连续也是有一定程度的，过分追求绝对连续是不现实的，有可能需要很大的磁芯，非常多的线圈匝数，同时伴随着大的漏感和分布电容，可能得不偿失。那么如何确定这个参数呢，通过多次实践，及分析同行的设计，本人认为，在标称电压输入时，输出达到50%~60%变压器从断续，过渡到连续状态比较合适。或者在最高输入电压状态时，满载输出时，变压器能够过渡到连续状态就可以了。
反激式开关电源占空比Dmax:
Dmax=e/(e+Vmin)*100%,e是指开关管截止时，初级线圈上的自感电动势，有人称之为反射电压。e的取值，由Vmin及Dmax决定，一般Dmax取0.4-0.45（为保证磁通复位，Dmax要小于0.5，实际应用要留裕量）。
DRP012V100W1AA台达导轨电源-转换效率
台达电源的转换效率是较高的，转换效率要从导轨电源的工作模式说起。导轨电源一般是把定频定压的交流电转换为高频的脉冲直流电。在电源的工作转换中，遵循能量守恒定律。根据能量守恒的概念：各种能量形式互相转换是有方向和条件限制的，能量互相转换时其量值不变，表明能量是不能被创造或消灭的。
由于导轨电源在工作的时候会产生热量，造成了输入电能的浪费，导轨电源就不可能百分之百的转换输入电能。故导轨电源存在转换效率的问题，转换效率也是衡量导轨电源的好坏的重要指标。
导轨电源的转换效率与功率因数和PFC有着密切的关系。一般具备主动式PFC的电路功率因数在0.97左右接近1，电源的转换效率往往能达到85%以上。没有PFC的电路，也就是被动式PFC功率因数在0.6~0.7左右徘徊，转换效率在80%止步。
所以台达的这款DRP012V100W1AA电源性能是很出众的。
