UPS在电厂中的应用

目录

1、什么是UPS？

2、UPS的重要性和作用

3、UPS装置的结构组成

4、UPS装置的工作原理

5、UPS装置实物图

6、UPS装置的操作

什么是UPS？

UPS是不间断电源(uninterruptible power system)的英文简称,是能够提供持续、稳定、不间断的电源供应的重要外部设备。

UPS的重要性和作用

UPS的负载（某厂UPS为例）

     1、DCS电源（调整阀门电源)

     2、热控总电源

     3、DCS公用柜电源(部分控制器)

     4、ECS通讯管理机柜电源(数据采集）

     5、电气继电小间、电度表电源

     6、操作员站电脑和显示器

UPS的作用：

            消除输入电源电压、频率的波动，甚至突然失电、加电，提供频率、电压都十分稳定的电源，保证电厂中一些重要自动化控制仪表、装置、热工保护系统以及计算机系统连续、可靠地工作。

UPS的技术指标：

1、需要消除输入电源的：

   Ⅰ、电压±15%的波动，电压不对称5%；

   Ⅱ、频率±2%的波动；

   Ⅲ、电压谐波含量10%

2、需要得到输出电源满足：

      Ⅰ、电压波动不超过±2%；

   Ⅱ、频率波动不超过±1%;

      Ⅲ、谐波有效值不超过5%；

      Ⅳ、断电时间不超过5ms.

UPS的技术指标要求图解：

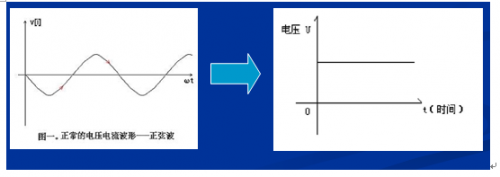

1、电能质量要求：

UPS的结构组成（1）

UPS的主要组成部分：

    1、输入/输出隔离变压器；

  2、整流滤波器；

  3、蓄电池组；

  4、逆变器；

  5、静态开关；

  6、旁路稳压柜

UPS的结构组成（2）

UPS的结构组成（3）

整流器：整流器是一个整流装置，就是将交流（AC）转化为直流（DC）的装置。

UPS的结构组成（4）

蓄电池组：储存电能，维持稳定的直流电电压，同时负责承担主路电源消失时的电量输出。

      蓄电池组由若干个电池串联而成，其容量大小决定了其维持放电（供电）的时间。

UPS的结构组成（5）

  逆变器：通俗的讲，逆变器是一种将直流电（DC）转 c化为交流电（AC）的装置。它由逆变桥、控制逻辑和滤波电路组成；

UPS的结构组成（6）

  静态开关：又称静止开关

  1、无触点开关，是用两个可控硅（SCR）反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制。

  2、作用是实现从一路电源到另一路电源的自动、快速切换；

UPS的工作原理
