UPS的接线

UPS的连接方式

UPS的连接方式共有五种：

1﹑热备份式冗余；

2﹑增容和冗余的并联连接；

3﹑两台UPS组成的模块化冗余并联；

4﹑两台UPS组成的模块化冗余并联（共用电池）；

5﹑具有静态转换开关（STS）和同步模块的冗余配置。

1﹑ 热备份式冗余

连接方法：

把UPS2的交流输出连到UPS1的交流输入端子

优点：

1 ﹑可引入两路不同的市电；

2 ﹑UPS1的主交流输入出现故障时，UPS2仍可保

证UPS1所接负载的正常工作。

缺点：

1 ﹑无法对电源系统进行扩容；

      2 ﹑两台容量不同的UPS相联，只能按最小的

UPS容量输出。

2﹑ 增容和冗余的并联连接

连接方法：

从同一电源上引n（n≤ 4）路交流到n（n≤ 4）台UPS的交流输入端子上，再从同一交流旁路引入n （n≤ 4）路交流到n台UPS的旁路电源输入端子上，最后从旁路输入出发做一外置手动旁路与系统的输出相连。

优点：

1 ﹑电源系统扩容方便；

2 ﹑单台UPS主机出现故障时，其他主机仍可担负

起所接负载的正常工作；

3 ﹑节省设备投资。

缺点：

1 ﹑并联的主机越多，单台主机的带载能力就越低。

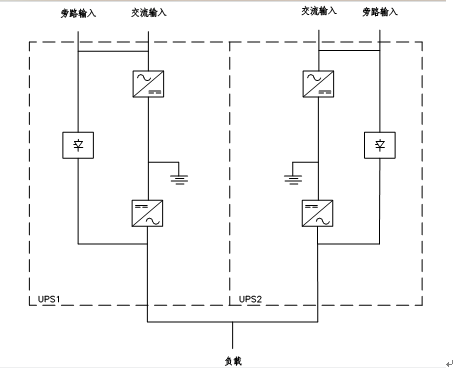

3﹑两台UPS组成的模块化冗余并联

连接方法：

将两台同容量UPS的输出端并联输出。

优点：

1 ﹑互为主备，提高供电可靠性；

2 ﹑便于设备的维护；

3 ﹑便于电源系统的再扩容。

缺点：

1 ﹑并联的主机越多，单台主机的带载能

力就越低。

4﹑两台UPS组成的模块化冗余并联（共用电池）

连接方法：

将两台同容量UPS的输出端并联输出

优点：

1 ﹑互为主备，提高供电可靠性；

2 ﹑便于设备的维护；

3 ﹑便于电源系统的再扩容。

缺点：

1 ﹑并联的主机越多，单台主机的带载能

力就越低；

      2 ﹑蓄电池的放电时间减半。

5﹑具有静态转换开关（STS）和同步模块的冗余配置

连接方法：

将两套独立的UPS系统通过STS开关连 接起来，输送给负载使用。

优点：

1 ﹑两套UPS独立工作，互不干扰；

2 ﹑便于设备的维护；

3 ﹑便于电源系统的扩容。

缺点：

1 ﹑系统扩容的投资较大。
