SPWM 稳频稳压逆变电源

摘要:介绍了 SPWM 稳频稳压逆变电源的设计方案,重点分析了其测量系统,该电源设备

通过取样电机实际响应电压 Vpwm,解决了 SPWM 脉宽调制式变频器与电机的匹配问题。

关键词:逆变器;负载匹配;稳频稳压;测量系统

引言

近年来,变频器与变频电机组成的拖动系统在生产中发挥着重要的作用。然而在使用中经

常发现变频器与变频电机不能很好地匹配,这个问题严重困扰着变频器及变频电机的生产厂

家。因此有必要研发 SPWM 稳频稳压电源,使电源频率可调范围为 0~500Hz,电压可调范围为

0~420V(基波)。且能显示电机实际响应的 SPWM 波的电压(Vpwm)、电流、频率和功率等。这

样,变频器的生产厂家就可以该电源为标准,测量出与之配套的变频电机真实使用的电压值、

电流值、频率值,来调校变频器的矢量控制参数或 v/f 控制参数。而电机生产厂家也可根据该

标准电源来调整电机的参数,使其与变频器匹配。

SPWM 稳频稳压逆变电源0

1 工作原理及测量系统分析

本页已使用福昕阅读器进行编辑。

福昕软件(C)2005-2009,版权所有,

仅供试用。

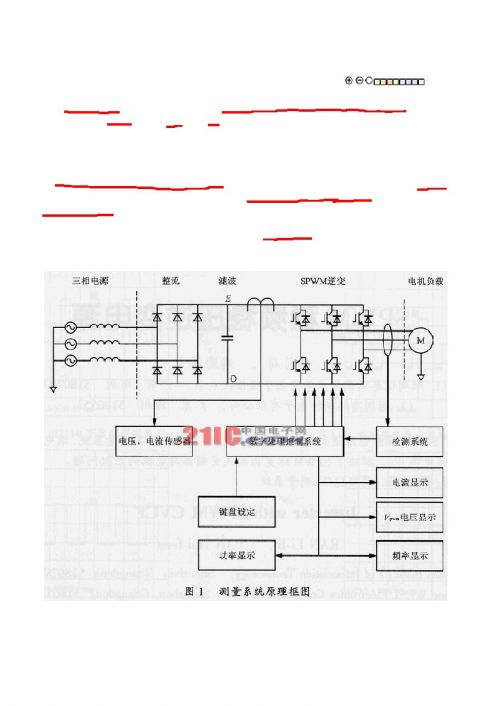

如图 1 所示,SPWM 稳频稳压电源主电路与市面上成熟的 SPWM 逆变电源类似。当交流电机

和一个脉宽调制变频器一起被用于变频调速时,设计 Vpwm 是为了测量交流电机有效电压。这

种类型的变频器首先从交流源产生一个直流电压 E,被称为直流链电压。然后利用电力电子变

换技术,采用脉宽调制来变换直流链电压,可以得到一个三相电源系统,例如:通过 IGBT 在

数 ms 内将直流电压开关数百次,来创建频率可调的三相电压。然而输出电压并不是正弦波,

而是一个恒幅值的高频斩波波形,如图 2 所示。这种电压被送给电机,由于电机是一个大的感

性负载,主要对电源电压低频部分作出响应,故电流波形仅具有少量的高频成分,近似为一个

正弦波。对于系统设计者和使用者,能够测量出电机实际接收到的电压 Vpwm,检查电机的矢量

参数或 v/f 是否超出范围是非常重要的。如果长时间超出电机的标称 v/f 值(例如,电机在高

频、低速下运转),电机将会发热,甚至损坏,而产生严重后果。然而需要注意的是,用电压

表测量该斩波波形的电压是有效值 Vrms,而电机响应的实际有效电压 Vpwm 与图 2 的脉宽调制

波的有效值 Vrms 之间存在非常大的误差。例如某系统,当 Vpwm=144V 时,Vrms=192V,误差率

为(192-144)/144=33.3%

SPWM 稳频稳压逆变电源1

采样经检测系统将数据送给控制系统。控制系统通过计算基频的整个周期的绝对平均电压

的有效值即均方根值检测出 VPWM。

例如,当载波比 N=ωc/ωs 取 3 的奇整倍数时,线电压 uab 的傅立叶级数表达式为

式中:M 为调制度;

SPWM 稳频稳压逆变电源2

m 与 n 分别为相对于载波和调制波的谐波次数;

ωc,ωs 分别为载波和调制波的角频率。

同样可推导出线电压 ubc 及 uca 的方程式。显然幅值很高的载波成分被消除掉了;载波谐

波也被消除;它们的上下边频中的零序谐波成分也不存在了;上式中 sin 是消除 m 和 n 的同时为偶数或同时为奇数时的那些项。表 1 为 uab 中谐波的通用值。

SPWM 稳频稳压逆变电源3

表 1 uab 中谐波的通用值

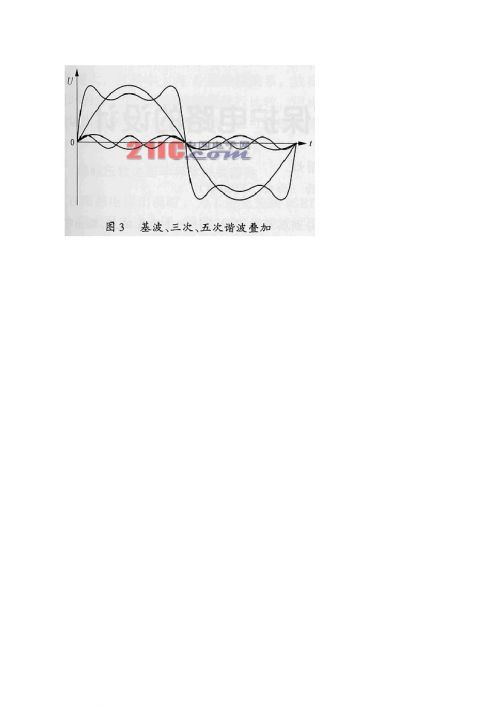

图 3 所示的是在信号中存在高频成分时谐波和基波相迭加的情景。谐波的次数越高对平均

值的影响越小。

SPWM 稳频稳压逆变电源4

采用图 1 的测量系统,取输出信号的基频和测量基频的整数个周期,将有关数据传送给控

制系统,控制系统通过计算基频波的均方根值(有效值),最终显示出电机实际响应的 Vpwm

值。

2 稳压稳频系统设计方法

在稳频稳压 SPWM 电源设计前?须明确系统要求的技术指标,根据这些指标进行系统的静态

和动态设计,从而明确各单元电路应达到的主要技术指标。合理地分给各个单元,然后进行参

数计算。正确的参数被送给数字电路进行程序设计来控制频率与电压。由图 4 稳幅原理框图,

得到图 5 闭环系统结构图。

2.1 静态设计

由图 5 可推导出静态特征方程

Uo=KUnUi/(1+αK1K2Ui)

则静态结构图如图 6 所示。

根据静态特征方程和系统的技术指标,可确定各单元电路的技术指标。

2.2 动态设计

SPWM 稳频稳压逆变电源5

(2)

由于各单元电路均可能存在延时,它们将影响系统的动态性能,并可能引起系统振荡。设

总延时为 Ts,功放是闭环系统中延时最大的环节,其传递函数为

K2/(1+Tss)

(3)

积分乘法器的传递函数为

Ui(1+Ts)/Ts

(4)

反馈电路因有滤波环节,其传递函数为

α/(1+Tns)

(5)

则得系统的动态结构图如图 7 所示。根据系统的最终校正即可确定系统开环放大倍数。

2.3 保护设计

SPWM 稳频稳压电源的保护与 UPS、变频器保护一样,具有过流、过压保护;di/dt、du/dt

限制保护。建议采用目前已相当成熟的软开关技术来实现。

3 结语

根据上述介绍,试制了一台额定输出功率为 10kW 的样机在扬州某电子厂试用,采用此原

理测量的 VPWM 与美国 FLUKE 万用示波表进行比较 2 稳压稳频系统设计方法在稳频稳压 SPWM 电

本页已使用福昕阅读器进行编辑。

福昕软件(C)2005-2009,版权所有,

仅供试用。

源设计前?须明确系统要求的技术指标,根据这些指标进行系统的静态和动态设计,从而明确

各单元电路应达到的主要技术指标。合理地分给各个单元,然后进行参数计算。正确的参数被

送给数字电路进行程序设计来控制频率与电压。一种基于单片机的正弦波输出逆变电源的设计

摘 要:介绍了一种正弦波输出的逆变电源的设计。设计中采用了 DC/DC 和 DC/AC 两

级变换,高频变压器隔离,单片机控制。实验结果表明性能可靠。

关键词:逆变电源;单片机;正弦脉宽调制

O 引言

低压小功率逆变电源已经被广泛应用于工业和民用领域。特别是新能源的开发利用,例

如太阳能电池的普遍使用,需要一个逆变系统将太阳能电池输出的直流电压变换为 220V、

50Hz 交流电压,以便于使用。本文给出了一种用单片机控制的正弦波输出逆变电源的设计,

它以 12V 直流电源作为输入,输出 220V、50Hz、0~150W 的正弦波交流电,以满足大部

分常规小电器的供电需求。该电源采用推挽升压和全桥逆变两级变换,前后级之间完全隔离。

在控制电路上,前级推挽升压电路采用 SG3525 芯片控制,采样变压器绕组电压做闭环反

馈;逆变部分采用单片机数字化 SPWM 控制方式,采样直流母线电压做电压前馈控制,同

时采样电流做反馈控制;在保护上,具有输入过、欠压保护,输出过载、短路保护,过热保

护等多重保护功能电路,增强了该电源的可靠性和安全性。

该电源可以在输人电压从 10.5V 到 15V 变化范围内,输出 220V±10V 的正弦波交流电

压,频率 50Hz±O.5Hz,直流分量<lV,电压波形畸变率<5%,并且有很强的过载能力。

由于采用了单片机数字化 SPWM 控制方式,控制灵活方便,可以在不改变电路结构的条件

下,只改变程序,使逆变器输出 110V、60Hz 正弦波交流电,以适应不同用户的需求。

l 主电路

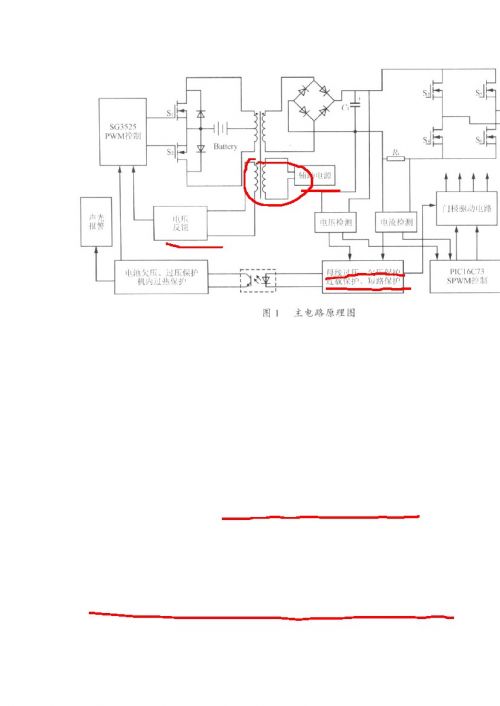

逆变电源主电路采用推挽升压和全桥逆变两级变换,如图 1 所示。

本页已使用福昕阅读器进行编辑。

福昕软件(C)2005-2009,版权所有,

仅供试用。

SPWM 稳频稳压逆变电源6

输入电压一端接在变压器原边的中间抽头,另一端接在开关管 S1 及 S2 的中点。控制 S

1 及 S2 轮流导通,在变压器原边形成高频的交流电压,经过变压器升压、整流和滤波在电

容 C1 上得到约 370 V 直流电压。对 S3~S6 组成的逆变桥采用正弦脉宽调制,逆变输出

电压经过电感 L、电容 C2 滤波后,最终在负载上得到 220 V、50 Hz 的正弦波交流电。采

用高频变压器实现前后级之间的隔离,有利于提高系统的安全性。

输入电压 10.5~15 V,输入最大电流 15 A,考虑一倍的余量,推挽电路开关管 S1 及

S2 耐压不小于 30 V,正向电流不小于 30 A,选用 IRFZ48N。

升压高频变压器的设计应满足在输入电压最低时,副边电压经整流后不小于逆变部分所

需要的最低电压 350 V,同时输入电压最高时,副边电压不能过高,以免损坏元器件。同

时也必须考虑绕线上的电压降和发热问题。选 EE 型铁氧体磁芯,原副边绕组为 7 匝:300

匝。关于高频变压器的设计可以参考文献。

变压器副边输出整流桥由 4 个 HER307 组成.滤波电容选用 68μF、450 V 电解电容。

根据输出功率的要求,输出电流有效值为 0 6~O.7 A,考虑一定的电压和电流余量,逆

本页已使用福昕阅读器进行编辑。

福昕软件(C)2005-2009,版权所有,

仅供试用。

变桥中的 S3~S6 选用 IRF840。逆变部分采用单极性 SPWM 控制方式,开关频率 fs=16

kHz。

假没滤波器时间常数为开关周期的 16 倍,即谐振频率取 1 kHz,则有

滤波电感电容 LC≈2.5×10-3,可选取 L=5 mH,C=4.7μF。滤波电感 L 选用内径 20

mm,外径 40 mm 的环形铁粉芯磁芯,绕线采用直径 O.4 mm 的漆包线 2 股并绕,匝数

180 匝。

2 数字化 SPWM 控制方法

该逆变电源的控制电路也分为两部分。前级推挽升压电路由 PWM 专用芯片 SG3525 控

制,采样变压器绕组电压实现电压闭环反馈控制。后级逆变电路由单片机 PICl6C73 控制,

采样母线电压实现电压前馈控制。前级控制方法比较简单,在这里主要介绍后级单片机的数

字化 SPWM 控制方式。

2.l 正弦脉宽调制 SPWM

正弦脉宽调制 SPWM 技术具有线性调压、抑制谐波等优点,是目前应用最为广泛的脉宽

调制技术.一般用三角波 μc 作为载波信号,正弦波 ug=UgmSin2πfgt 作为调制信号,根据

μ 和 μg 的交点得到一系列脉宽按正弦规律变化的脉冲信号。则可以定义调制比 m=Ugm/U

cm,频率比 K=fc/fa=Tg/Tco。

正弦脉宽调制可以分为单极性 SPWM 和双极性 SPWM。双极性 SPWM 的载波为正负半

周都有的对称三角波,输出电压为正负交替的方波序列而没有零电平,因此可以应用于半桥

和全桥电路。实际中应选择频率比 K 为奇数,使得输出电压 μo 具有奇函数对称和半波对称

的性质,μc 无偶次谐波。但是输出电压 μc 中含有比较严重的 n=K 次中心谐波以及 n=jk±6

次边频谐波。其控制信号为相位互补的两列脉冲信号。

单极性 SPWM 的载波为单极性的不对称三角波,输出电压也是单极性的方波。因为输出

电压中包含零电平,因此,单极性 SPWM 只能应用于全桥逆变电路。由于其载波本身就具

有奇函数对称和半波对称特性,无论频率比 K 取奇数还是偶数输出电压 Uo 都没有偶次谐波。

本页已使用福昕阅读器进行编辑。

福昕软件(C)2005-2009,版权所有,

仅供试用。

输出电压的单极性特性使得 uo 不含有 n=k 次中心谐波和边频谐波,但却有少量的低频谐波

分量。单极性 SPWM 的控制信号为一组高频(载波频率 fe)脉冲和一组低频(调制频率 fk)脉冲,每组的两列脉冲相位互补。由三角载波和正弦调制波的几何关系可以得到,在 k》l 时,

高频脉冲的占空比 D 为

2.2 PIC 单片机的软件实现

PICl6C73 是 Microchip 公司的一款中档单片机,它功能强大而又价格低廉。PICl6C73

内部有两个 CCP(Capture、Compare、PWM)模块,当它工作在 PwM 模式下,CCP x 引

脚就可以输出占空比 10 位分辨率可调的方波,图 2 为其工作原理图。

TMR2 在计数过程中将同步进行两次比较:TMR2 和 CCPRxH 比较一致将使 CCPX 引

脚输出低电平;TMR2 和 PR2 比较一致将使 CCPx 引脚输出高电平,同时将 TMR2 清 O,

并读入下一个 CCPRxH 值,如图 3 所示。因此,设定 CCPRxH 值就可以设定占空比,设

定 PR2 值就可以设定脉冲周期。脉冲占空比 D 可以表示为

在本设计中,全桥逆变器采用单极性 SPWM 调制方式。CCP1 模块用来产生高频脉冲,

CCP2 模块用来产牛低频脉冲。选择 16M 晶振,根据脉冲周期 Tc=[(PR2)+l]×4×4*Tosc 和

频率比 k=Tg/Tc,可以取 PR2=249,k=320,则有 Tg=20 ms,高频脉冲序列每一一个周期

中包含:320 个脉冲。设调制比 m=0.92,将,t=TgN/320 代入式(2),联立式(3)可以得到产生高频脉冲所需要的 CCP1H 的取值,第 0~79 个脉冲为

CCP1H=230sin(πN/160)

式中:N 为 O→79。

考虑到正弦波的对称性,可以得到第 80~159 个脉冲为

CCP1H=230sin[π×(80—N)/160] (5)

根据脉冲的互补性,可以得到第 160~239 个脉冲为

CCP1H=250—230sin(πN/160) (6)

第 240~319 个脉冲为

CCP1H=250—230Sin[π×(80 一 N)/160](7)

因此,在程序中存储表格 230sin(πN/160),N∈[0,79]就可以得到整个周期 320 个高

频脉冲的 CCP.H 值。第 O~79 点,CCP1H 为正向查表取值;第 80~159 点,CCP1H

为反向查表取值;第 160~239 点 CCP1H 为计数周期减去正向查表值;第 240~319 点 CC

P1H 为计数周期减去反向查表值。

对于低频脉冲,前半个周期可以看成由占空比始终为 1 的高频脉冲组成,后半个周期看

成由占空比始终为 0 的高频脉冲组成,因此,第 O~159 个脉冲,CCP2H=250,第 160~

319 个脉冲,CCP2H=O。

图 4 为单片机_TMR2 中断程序的流程图,在中断程序中查表修改 CCPxL 的值.就可以

改变下一个脉冲的 CCPxH 值,从而修改下一个脉冲的占空比,实现 SPWM 控制。

3 实验结果

实验中,输入电压变化范围为 10.5~15 V,输出滤波电感 5.3mH,滤波电容 8μF,

从空载到 150W 负载状态下都可以输出(220±10V)、50Hz 的正弦波交流电压,如表 1 和表

2 所示。 5 和图 6 分别为空载和 150W 纯阻性负载条件下输出电压电流波形。图可以看出输

出电压和电流波形良好,经测量电压波形的 THD 为 3.6%。
